제품명 산업용 애프터쿨러
모델명
시리즈 인더스트리얼
카탈로그
제품소개


에어콤프레샤에서 토출되는 압축공기는 고온다습하여 에어 드라이어 라인에 그대로 사용하면 수분과 고온으로 인해 제습 효율이 떨어지고 에어 드라이어 고장 원인이다.
에프터 쿨러는 고온 다습한 압축공기를 1차 냉각시켜 일반 대기 온도 상태 40℃ 이하로 안정을 시켜주는 필수적인 냉각 보조 장치다.










제품특징

- 냉각수가 필요없으므로 설치가 간단하며 보수 및 유지관리가 용이

- 공냉식이므로 동절기에도 사용이 편리

- 고온의 압축공기를 40℃ 이하로 급속 냉각의 효율이 뛰어남

- 운전중 소음이 적어 소음 공해를 유발하지 않음

- 열교환기의 차압을 최소화






작동원리

에프터 쿨러는 에어 콤프레샤에서 토출된 고온의 압축공기와 애프터 쿨러 주변의 공기를 열교환시켜 압축공기를 냉각시키는 장치다.
에프터 쿨러로 들어온 고온의 압축공기는 열교환 효율을 높이기 위하여 얇은 알루미늄 핀과 다수의 동관을 조합하여 이루어진 콘덴샤의 내부로 분배되어 이동하면서 팬에 의해 송풍된 주변공기에 의해 냉각된다. 에프터 쿨러에서 냉각된 압축공기는 주변 공기에 의해 냉각되므로 통상 주위온도보다 약간 높은 온도로 냉각된다. 압축공기가 냉각되면서 발생한 응축수는 출구 측에 위치한 드레인 밸브를 통해 외부로 배출됩니다.

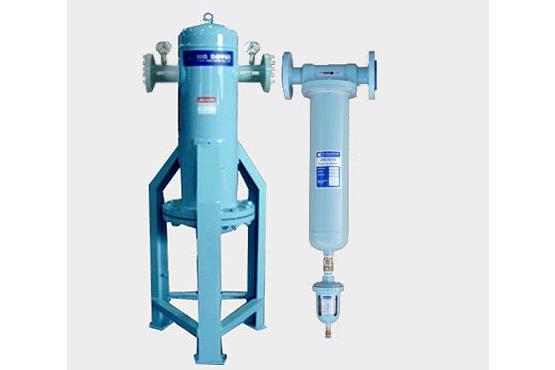

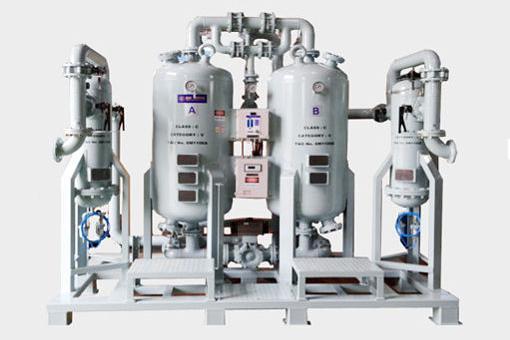

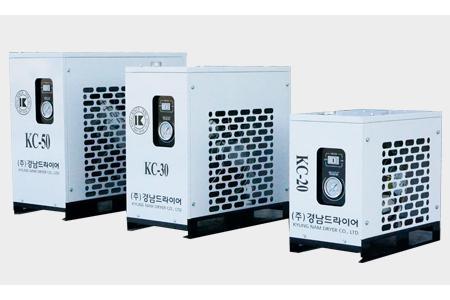

(주)경남드라이어의 제품들
