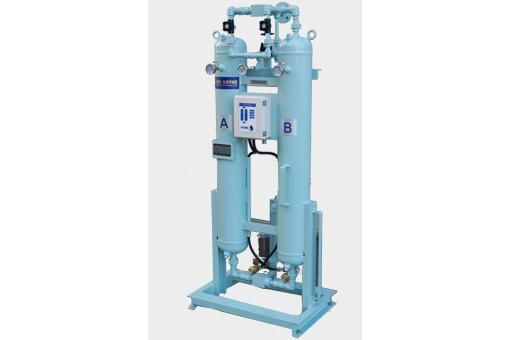

제품명 산업용 흡착식 에어 드라이어
모델명 KHD Series
시리즈 인더스트리얼
카탈로그
제품소개

- 드라이어 성능의 핵심인 흡착제는 고성능(높은 강도, 우수한 흡착력)제품을 사용함 (전량 수입)

- 당사에서 자체 개발한 셔틀밸브는 압력에 의해 작동되며, 윤활이 필요없고 복잡한 밸브의 특성을 배제 하였음.

- 최소한의 운동부위로 누설 및 기계적 고장의 우려가 없어 신뢰성이 매우 높음














흡착식 에어 드라이어
- 두개의 Tower (Vessel)와 흡착제를 이용하여 압축공기 중에 포함되어 있는 수분을 제거하고 초건조 상태의 압축공기를 필요로하는 산업현장에서 사용함.

KHD SERIES
- 전자동 Pneumatic Control System으로 작동되며 구조가 간단하여 누구나 쉽게 관리할 수 있으며 유시보수가 용이함.

Auto Control System
- 자동 Pneumatic Control System으로 두개의 TOWER(CHAMBER)가 자동으로 반복교체되면서 건조된 압축공기를 연속적으로 공급함




작동원리

작동원리 첫번째
압축공기가 Air inlet으로 부터 셔틀밸브를 통하여 A-Chamber에 들어와 서 흡착, 제습된 후 분진이 Air Outlet으로 흐르지 않도록 설치한 Desiccant Screen을 거쳐 셔틀밸브를 통하여 Air outlet으로 나온다.

작동원리 두번째
Air outlet 으로부터 건조된 압축공기의 일부는 Purge Air조절밸브와 오리피스에 으하여 감압되어 Purge Flow체크밸브 거쳐 B-Chamber로 흘러 들어가 흡착제를 재생한 후 Purge 밸브를 통하여 소음기로 대기중에 방출된다.

작동원리 세번째
B-Chamber에서 흡착제의 재생이 완료되면 Purge밸브가 닫히고, B-Chamber는 증압이 된다.

작동원리 네번째
B-Chamber 가 증압이 완료되어 양쪽 Chamber의 압력이 같게 되면 A-Chamber 쪽 Purge밸브가 열리고 셔틀밸브는 왼쪽을 닫고 오른쪽이 열리게 되어 A-Chamber는재생, B-Chamber 건조


작동원리 다섯번째
이와 같은 건조(제습), 재생 과정이 5분마다 반복되며, 1Cycle은 10분이다.
