경동중전기

경동중전기

고압 한류형 퓨즈

모델명

시리즈

제품소개


구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

대한민국


031-224-9093

제품 상세 설명

25.8kV 고압 한류형 퓨즈(25.8kV High Voltage Current Limiting Fuses)

25.8kV 고압 한류형 퓨즈(25.8kV High Voltage Current Limiting Fuses)는 고압회로나 고압기기(변압기, 콘덴서등)들을 과전류나 단락전류로부터 보호하기 위하여 경제적으로 효과적 이면서 우수한 차단성능을 갖는 고압한류형 퓨즈가 타보호기기들과 함께 널리 사용되고 있으며 경량이고 40㎄의 대용량의 차단성능을 보호하고 있어 수전회로나, 기기보호용으로 최적인 제품입니다.



특징

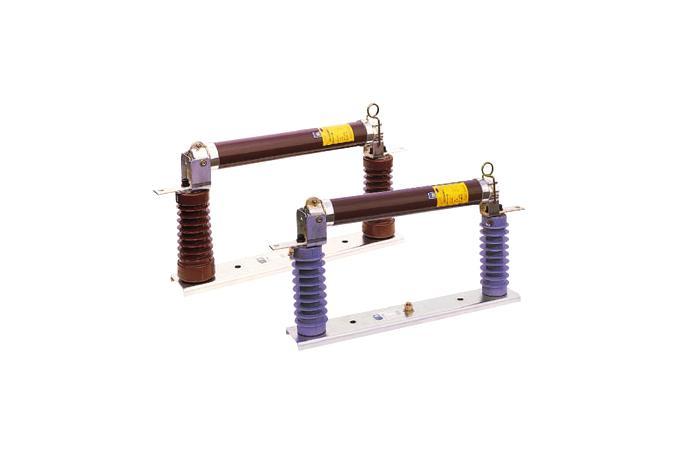

경동중전기 고압 한류형 퓨즈  2

• 저가의 중국산이 아닌 100% 국내기술과 설비로 국내 생산된 제품입니다.

• 국내 최초 25.8㎸ 한전 기준 전압으로 개발

• 국내 최초 비표준 축소형 개발(퓨즈길이를 342㎜로 23%축소)

• 폴리머 지지애자 채택



사양

정격전압 25.8kv
정격주파수 50㎐ / 60㎐
정격전류 200A
정격차단전류 40㎄
상용주파내전압(상, 대지간 / 극간) 60㎸/1분 / 66㎸/1분
충격내전압(상, 대지간 / 극간) 125㎸ / 145㎸ (1.2X50㎲)
스트라이커 유형 Medium
적용 규격 IEC 60282-1(2005)



전기적 특성

형 식  정격
전압
정격
전류(A)
최소차단
전류(A)
차단전류 저항(mΩ) Watt손(W) 중량(㎏) 크기(㎜)
100% 50% 길이 직경(ØA)
PF25B5(k) 25.8㎸ 5 18 40㎄ 1136 37(37) 8(8) 3.39(2.62) 442 (342) 67
PF25B10(k) 10 35 579 80(84) 16(17) 3.39(2.63)
PF25B16(k) 16 70 284 112(124) 21(21) 3.39(2.63)
PF25B20(k) 20 96 190 115(121) 21(21) 3.39(2.63)
PF25B25(k) 25 125 147 160(196) 26(28) 3.39(2.63)
PF25B31.5(k) 31.5 145 81.3 143(205) 25(22) 4.36(3.38) 77
PF25B40(k) 40 200 58.4 158(170) 26(36) 4.36(3.38)
PF25B50(k) 50 282 41.5 211(193) 31(29) 4.37(3.39)
PF25B63(k) 63 380 31.5 246(230) 37(35) 4.37(3.39)



퓨즈 외형
