KS30 Series

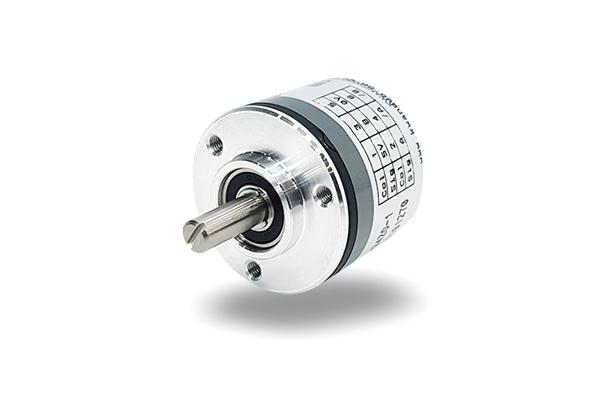

외경 Ø30mm 인크리멘탈 로터리 엔코더 (축형)
외경 Ø30mm 축형 인크리멘탈 로터리 엔코더 KS30 시리즈는, 좁은 공간에도 설치가 용이한 제품으로, 공간 제약을 최소화했습니다. 또한 축의 관성 모멘트가 적어, 사용자에게 더 큰 편의를 제공합니다.
시리즈 특징
소형화 및 다양한 분해능 |
200~1024 P/R (4종) |
광범위한 전원 전압 |
고객전용 설계주문 |
빠른 납기 |
형식

제품 외형도

출력 회로
Open Collector |
Voltage Output |
Line Driver |
상세스펙
전기적특성
| 출력방식 | Open Collector | Voltage Output | Line Driver |
|---|---|---|---|
| 전원전압 | DC +5[V] ~ +15[V] 리플p-p:5% 이하 | DC +5[V] ~ +15[V] 리플p-p:5% 이하 | DC +5[V] 리플p-p:5% 이하 |
| 소비전류(무부하시) | 70mA Max | 70mA Max | 70mA Max |
| 최대응답주파수 | 150 KHz (200 ~ 1024 P/R) | ||
| 출력전압 | VL 0.5[V]이하 / VH 2.5[V]이상 (+5[V]입력시), VH 10[V]이상 (+15[V]입력시) | ||
| 출력전류 | 20mA 이하 | 20mA 이하 | 20mA 이하 |
| 상승, 하강 시간 | 3㎲이하 | 3㎲이하 | 0.1㎲이하 |
| 공통조건 | 출력단케이블길이 1[M], 부하저항 1[㏀]이하일때 | ||
기계적 특성
| 기동토오크 | 50gf – cm Max |
|---|---|
| 최대회전수 | 3000 rpm |
| 베어링 수명 | 20,000[hr](3000 rpm 회전시) |
| 허용축 하중 | 축직각: 1.8㎏Max 축방향: 0.9㎏Max |
| 허용축 위치편차 | 축직각: 0.05㎜이하 축방향: 0.2㎜이하 |
| 전선규격 | 4P(AWG26) Shield CABLE |
| 중량 | 120g |
신호규격

CW → Shaft축을 보아 시계방향
a + b, c + d = T/2 ± T/8
a , b , c , d = T/4 ± T/8
Open Collector, Voltage Output |
Line Driver |
환경특성
| 사용온도 | -10ºC ~ +70ºC (단, 결빙되지 않은 상태) |
|---|---|
| 보존온도 | -20ºC ~ +85ºC |
| 사용습도 | 35% ~ +85% RH |
| 보존습도 | 30% ~ +90% RH |
| 내진동 | 5G |
| 내충격 | 50G |
| 보호구조 | IP 50 |
전선규격
| 전선색상 | 출력신호 | |
|---|---|---|
| 출력형태 | Open Collector Voltage Output | Line Driver |
| 적색 | Vcc | Vcc |
| 흑색 | GND | GND |
| 녹색 | A Sig | A Sig |
| 청색 | – |
|
| 백색 | B Sig | B Sig |
| 핑크색 | – |
|
| 황색 | Z Sig | Z Sig |
| 주황색 | – |
|
| 실드 | CASE Shield | CASE Shield |
