KSTAR(ITER) 자석

모델명

시리즈

제품소개


구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

제조사/판매자에게 문의 바랍니다.


053-352-7333

제품 상세 설명

금룡테크 KSTAR(ITER) 자석  2


① Bending nagnet

KSTAR NBI 시스템에 설치된 밴딩자석은 메인 빔스트림에서 중성으로 변환되지 않는 이온을 제거하는 역할을 합니다. 이온의 질량 및 에너지에 따라 다른 지정 편향각에서 이온을 전달하는 투명 타입입니다. 이 밴딩 자석은 덤프 플레이트의 빔 단면을 확장하여 이온 덤프의 파워 부하를 허용 한도(즉, 10 MW/m²) 이하로 줄입니다.

Total Size : 2m x 1.7m x 1.8m
Magnet field : 2.6kgauss
Current, Voltage : 503A, 14V
Pole gap : 165-195mm

② High Current Coil (Dummy Load)

KSTAR Power Supply System 에 설치된 더미 부하는 전원공급장치의 시운전을 안전하게 할 수 있도록 도와주는 역할을 합니다.
In, Outdia. : 0.96m / 1.6m
Size : 2.2m(H) x 1.8m x 2.2m
Inductance : 41.4mH
ΔT : 12°C, ΔP : 2.6 bar
12.5kA, 269V, 3,350kW
Conductor size : 38.1x38.1x25.4xR2
Total weight : 11.5ton



금룡테크 KSTAR(ITER) 자석  3

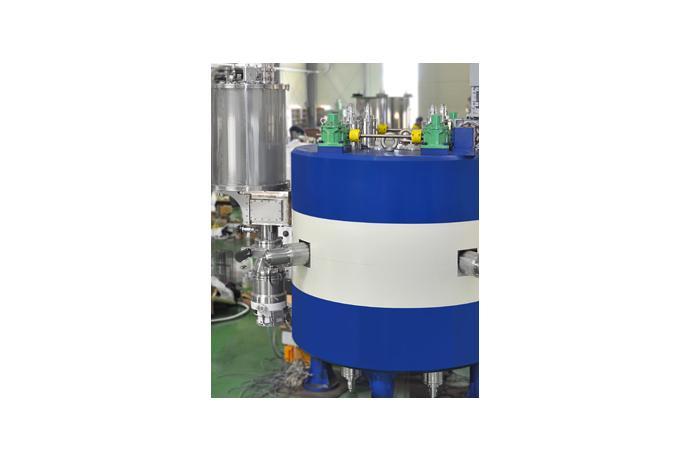

③ TOKAMAK for KAERI

Size: 2.5m(Height) x 2.8m(Diameter)
 TF Coil: 15kA

④ TOKAMAK for SNU

Size: 4m(Height) x 2.4m(Diameter)
 Weight: 5 ton
