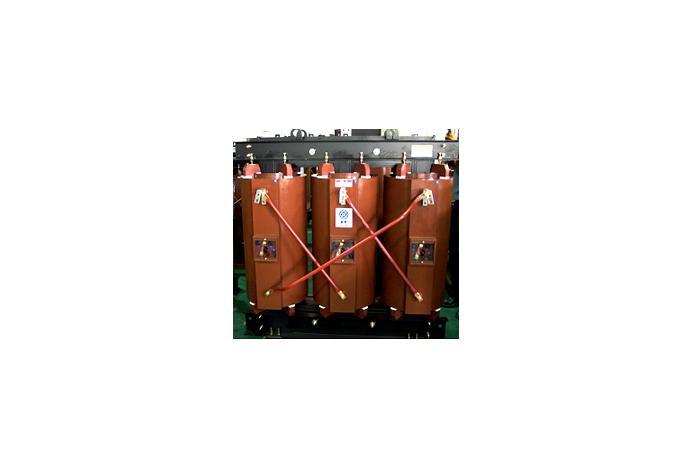

저소음 고효율 몰드변압기
모델명
시리즈
고효율 변압기
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
Ratings
ㆍ3 PhaseTransformer 22900V
ㆍ 고효율 아몰퍼스-IEC60076 적용 3P 22900V-380/220V
ㆍ 1차전압(kV) F23.9 - R22.9 - 21.9 - 20.9 - 19.9
ㆍ 2차전압(kV) 380/220V
ㆍ 결 선 △-Y
ㆍ 부하율적용 예) 80%
Characteristics & Dimensions
| 용량 (kVA) | 효율 (%) | 전압 변동율 (%) | 무부하 전류 (%) | 소음 (dB) | 외형치수(mm) | 중량 | 2차단자 | ||||||||
| W | D | H | A | B | E | F | G | (KG) | 두께×폭 | Type | |||||
| 100 | 98.1 | 2.0 | 3.5 | 54 | 1190 | 800 | 1190 | 395 | 198 | 404 | 175 | 795 | 690 | 6t×40 | 가 |
| 150 | 98.3 | 1.9 | 2.5 | 54 | 1240 | 800 | 1225 | 425 | 213 | 420 | 189 | 825 | 920 | 6t×40 | 가 |
| 200 | 98.5 | 1.8 | 2.5 | 55 | 1260 | 800 | 1390 | 435 | 218 | 423 | 188 | 985 | 1120 | 6t×40 | 가 |
| 300 | 98.6 | 1.6 | 2.0 | 56 | 1325 | 950 | 1430 | 455 | 228 | 433 | 198 | 1020 | 1330 | 6t×40 | 가 |
| 400 | 98.7 | 1.5 | 1.5 | 57 | 1440 | 950 | 1470 | 495 | 248 | 452 | 212 | 1055 | 1550 | 6t×40 | 나 |
| 500 | 98.8 | 1.5 | 1.5 | 58 | 1480 | 950 | 1500 | 505 | 253 | 460 | 217 | 1070 | 1890 | 6t×40 | 나 |
| 600 | 98.9 | 1.4 | 1.5 | 59 | 1580 | 950 | 1620 | 540 | 270 | 476 | 226 | 1180 | 2300 | 8t×80 | 다 |
| 750 | 99.0 | 1.3 | 1.0 | 60 | 1660 | 1100 | 1680 | 565 | 283 | 489 | 235 | 1245 | 2750 | 8t×80 | 다 |
| 1000 | 99.1 | 1.2 | 1.0 | 60 | 1770 | 1100 | 1800 | 605 | 303 | 510 | 232 | 1341 | 5970 | 8t×80 | 다 |
| 1250 | 99.1 | 1.1 | 0.8 | 60 | 1840 | 1100 | 1900 | 625 | 313 | 520 | 251 | 1356 | 3800 | 2-8t×80 | 라 |
| 1500 | 99.2 | 1.1 | 0.8 | 62 | 2020 | 1020 | 1880 | 685 | 343 | 549 | 275 | 1396 | 4500 | 2-8t×80 | 라 |
