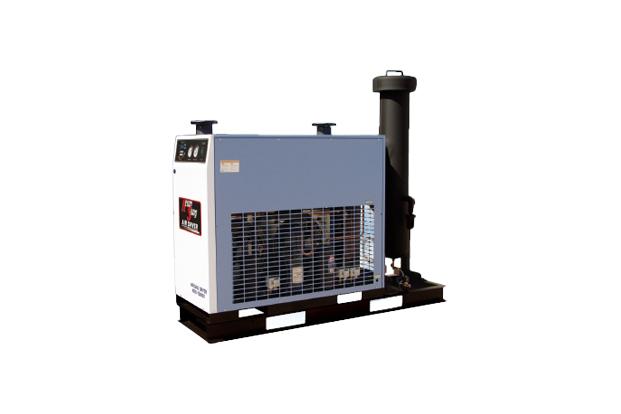

무급유식 (Oil Free) 콤프레샤 대용으로 급유식 (Oil Injection Type) 콤프레샤를 사용 Oil Free화를 극대화 시키는 System으로 압축 공기 중의 수분 뿐만 아니라 유분까지 제거하며, Filter Element와 흡착제의 수명을 연장하여 양질의 Air를 공급하는 획기적인 Drying System이다.



구조와 특징

- 수분과 유분을 동시에 제거할 수 있다.

- 필터와 Separator를 일체형으로 제작하여 소형 경량화

- 일반 Coalescer 의 비해 100배 이상의 오일 제거 효과 (0.001 PPM 이하)

- 이중구조의 Separator System에 의한 완벽한 수분제거

- 후단의 Filter의 흡착제의 수명연장으로 에너지 절감효과

- 드라이어 모니터링 시스템 (RDCB-110)을 기본 사양으로 적용하여 드라이어 온도 상태를 모니터를 통하여 실시간 확인 가능토록 함

- 전자식 오토 드레인 트랩을 적용하여 드레인 막힘 현상을 줄이고 작동 시간 및 주기를 모니터에 조절 가능하도록 함

- Comp. 기동램프 및 이상램프 기능





NXC Series의 작동원리

NXC의 Coalescer Filter는 일반적인 드라이어 후단에 필터를 설치하는 것과는 달리 냉동 Cycle내에 설치하여 가장 낮은 온도 (1.7~4℃)에서 Cold Coalescer 상태로 오염물질을 제거합니다.

일반적인 방식은 포화된 압축공기에서 오염 물질을 제거하기 때문에 한계가 있습니다. 압축공기가 38℃일 때의 오일의 양보다 1.7℃에서 더 많은 액체상태로 변합니다. (Avg. 100배) 1단계로 5Step Separator에서 대부분의 액체와 2단계 Cold Coalescing Filtert에서 에어라졸(99.9%)을 제거하기 때문에 효율이 높습니다.







NXC Series Flow Diagram





Outside DWG





NXC Series Specifications

모델	처리유량	냉동콤프	냉매	소비전력(W)	정격전원 (V/Ø/Hz)	접속구경	외형치수			무게 (Kg)
							L	W	H
KRD-90NXC	2.55	1/2	R-22	920	단상 220V 60Hz	40A Screw	400	1,350	1,500	150
KRD-150NXC	4.25	3/4	R-22	1,260						160
KRD-230NXC	6.89	3/4	R-22	1,700			450	1,390	1,500	200
KRD-300NXC	8.50	3/4	R-22	1,700						210
KRD-400NXC	11.33	1-1/2	R-22	2,200		50A Screw	600	1,650	1,500	240
KRD-500NXC	14.17	2	R-22	2,800	삼상 220V 380V 440V 480V 60Hz					250
KRD-600NXC	17.00	2	R-22	2,800		65A FLG	600	1,800	1,800	310
KRD-750NXC	21.25	3	R-22	4,700		80A FLG				340
KRD-1000NXC	29.00	4	R-22	6,500			600	1,800	1,800	420
KRD-1200NXC	34.00	5	R-22	6,500			850	1,800	1,800	520
KRD-1500NXC	42.50	6	R-22	7,600		100A FLG	850	2,200	2,000	800
KRD-1800NXC	50.98	7-1/2	R-22	9,600			2,500	1,100	2,000	950
KRD-2000NXC	56.63	12	R-22	10,500						1,200
KRD-2500NXC	70.80	12	R-22	16,200		125A FLG	2,500	1,100	2,200	2,000
