개요

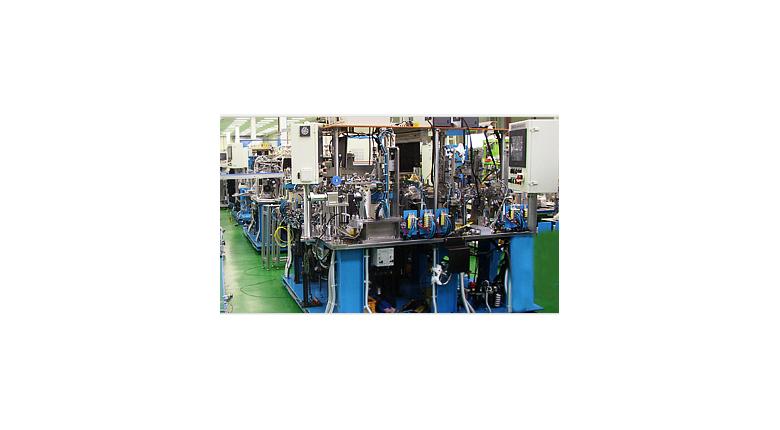

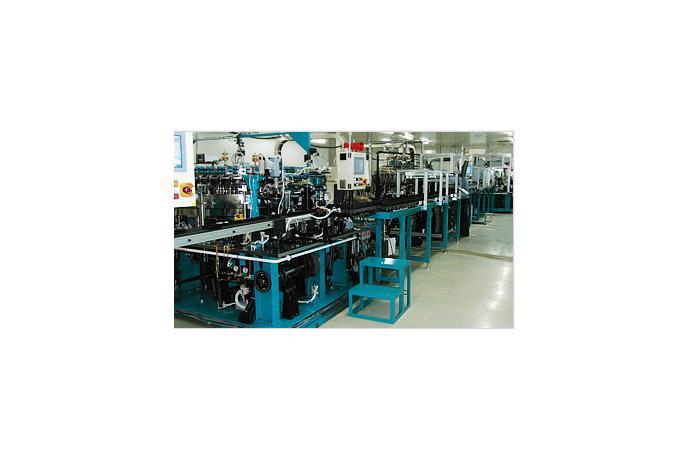

본 Line 은 자동차용 Head Light H7 Bulb의 제조 공정인 Capsule Line과 Assembly Line으로 구분되며 Capsule Line에는 Bridge, Tubulating, Mount, Sealing, Exhaust, Burning의 설비이고, Assembly Line에는 Focusing, Top Coating, 100% Vision Inspection & Marking, Auto Burning 의 설비로 구성되어 있다.
생산능력
- UPEH = 1,600 EA/HR (Tact Time 2.25 Sec)
- 기계 가동속도 : Inverter 제어에 의하여 가변 설정
- Capsule Line과 Assembly Line 설비는 On Line 운전한다.
- Bridge Making M/C은 별도의 Off Line으로 운전한다.
Metarial
- H7 Bulb 전용
- Filament : DC12V, DC24V 겸용
구분 | 설비명 |
|---|---|
Capsule Line | Tubulating M/C |
Bridge Making M/C | |
Tubulating M/C | |
Bridge Making M/C | |
Tubulating M/C | |
Bridge Making M/C | |
Main Assembly Line | Capping & Focusing M/C |
Top Coating M/C | |
100% Vision Inspection & Marking M/C | |
Auto Burning M/C |
본 설비는 H7 Bulb용 Sealing 완료 Bulb에 가열 배기, 투입 가스를 주입 후 액화질소로 냉각 응축하고 Tip Off 하여 봉지하는 설비이다.
- 생산 Capa. : 1,600 EA/HR (Index Tact Time 2.25sec)
- 기계가동속도 : Inverter 제어에 의하여 가변 설정
- 인덱스 유니트에 의한 수직형(Vertical Type)간헐구동이다.
- 인덱스정지 정도는 ±30” 이하로 한다.
- 각 기구의 구동은 캠 또는 에어실린더, 모타 등을 사용한다.
본 설비는 H7 Bulb용 Tube를 만들기 위해 Body Tube와 Exhaust Tube를 공급하여 Forming후 가열하여 융착하여 연결하는 설비이다.
- 생산 Capa : 1,600 EA/HR (Index Tact Time 2.25sec)
- 기계가동속도 : Inverter 제어에 의하여 가변 설정
- 인덱스 유니트에 의한 수직형(Vertical Type)간헐구동이다.
- 인덱스 정지 정도는 ±30” 이하로 한다.
- 각 기구의 구동은 캠 또는 에어실린더, 모타 등을 사용한다.
본 설비는 H7 Bulb용 Mount를 만들기 위해 U-Pin, Mo Foil, Bridge, Filament를 자동 공급하여 Spot Welding하여 Mount를 완성 하는 설비이다.
- 생산 Capa : 1,600 EA/HR (Index Tact Time 2.25sec)
- 기계가동속도 : Inverter 제어에 의하여 가변 설정
- 인덱스 유니트에 의한 수직형(Vertical Type)간헐구동이다.
- 인덱스 정지 정도는 ±30” 이하로 한다.
- 각 기구의 구동은 캠 또는 에어실린더, 모타 등을 사용한다.
본 설비는 H7 Bulb의 Mount와 Tube Ass’y 의 합착 부분을 가열하여 Pinch Sealing 하는 설비이다.
- 생산 Capa. : 1,600 EA/HR (index Tact Time 2.25sec)
- 기계가동속도 : Inverter 제어에 의하여 가변 설정
- 인덱스 유니트에 의한 수직형(Vertical Type)간헐구동이다.
- 인덱스 정지 정도는 ±30” 이하로 한다.
- 각 기구의 구동은 캠 또는 에어실린더, 모터 등을 사용한다.
본 설비는 H7 Bulb용 Sealing 완료 Bulb에 가열 배기, 투입 가스를 주입 후 액화질소로 냉각 응축하고 Tip Off 하여 봉지하는 설비이다.
- 생산 Capa. : 1,600 EA/HR (Index Tact Time 2.25sec)
- 기계가동속도 : Inverter 제어에 의하여 가변 설정
- 인덱스 유니트에 의한 수직형(Vertical Type)간헐구동이다.
- 인덱스정지 정도는 ±30” 이하로 한다.
- 각 기구의 구동은 캠 또는 에어실린더, 모타 등을 사용한다.
본 설비는 H7 Bulb의 Capsule상태에서 점등하여 불량을 선별하고 양품을 Tray에 적재하는 설비이다.
- 생산 Capa. : 1,600 EA/HR (Index Tact Time 2.25sec)
- 기계가동속도 : Inverter 제어에 의하여 가변 설정
- 인덱스 유니트에 의한 수직형(Vertical Type)간헐구동이다.
- 인덱스정지 정도는 ±30” 이하로 한다.
- 각 기구의 구동은 캠 또는 에어실린더, 모타 등을 사용한다.
본 설비는 H7 Bulb의 Capsule과 Adapter, S-Ring, Base를 조립하여 Base의 기준에서 광중심 및 기준 치수에 X,Y,Z,C축의 Stage를 Servo Motor를 이용하여 Align한후 Laser Welding 하고 단자부에 Ar Welding하는 설비이다.
- 생산 Capa. : 1,600 EA/HR (Index Tact Time 2.25sec)
- 기계가동속도 : Inverter 제어에 의하여 가변 설정
- 인덱스 유니트에 의한 수직형(Vertical Type)간헐구동이다.
- 인덱스정지 정도는 ±30” 이하로 한다.
- 각 기구의 구동은 캠 또는 에어실린더, 모타 등을 사용한다.
본 설비는 H7 Bulb의 Capsule Top부에 Paint를 Coating하여 Hot Blower, 점등, 전기 Heater, Gas Burner로 가열하여 건조하는 설비이다.
- 생산 Capa. : 1,600 EA/HR (Index Tact Time 2.25sec)
- 기계가동속도 : Inverter 제어에 의하여 가변 설정
- 인덱스 유니트에 의한 수직형(Vertical Type)간헐구동이다.
- 인덱스정지 정도는 ±30” 이하로 한다.
- 각 기구의 구동은 캠 또는 에어실린더, 모타 등을 사용한다.
본 설비는 H7 Bulb의 기준 치수의 최종 Vision 검사를 실시하여 양품에 Ink Jet Marking을 행하는 설비이다.
- 생산 Capa. : 1,600 EA/HR (Index Tact Time 2.25sec)
- 기계가동속도 : Inverter 제어에 의하여 가변 설정
- 인덱스 유니트에 의한 수직형(Vertical Type)간헐구동이다.
- 인덱스정지 정도는 ±30” 이하로 한다.
- 각 기구의 구동은 캠 또는 에어실린더, 모타 등을 사용한다.
본 설비는 H7 Bulb의 기준 치수의 최종 Vision 검사를 실시하여 양품에 Ink Jet Marking을 행하는 설비이다.
- 생산 Capa. : 1,600 EA/HR (Index Tact Time 2.25sec)
- 기계가동속도 : Inverter 제어에 의하여 가변 설정
- 인덱스 유니트에 의한 수직형(Vertical Type)간헐구동이다.
- 인덱스정지 정도는 ±30” 이하로 한다.
- 각 기구의 구동은 캠 또는 에어실린더, 모타 등을 사용한다.
