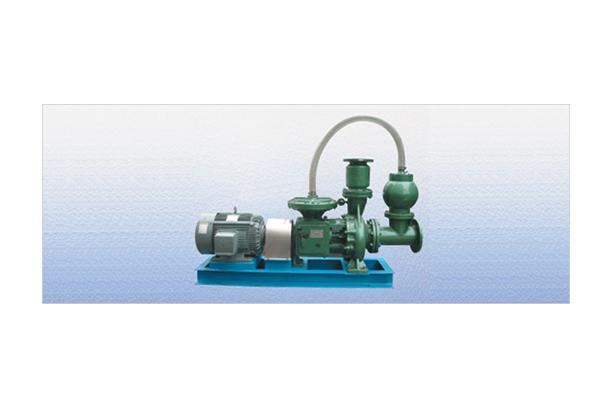

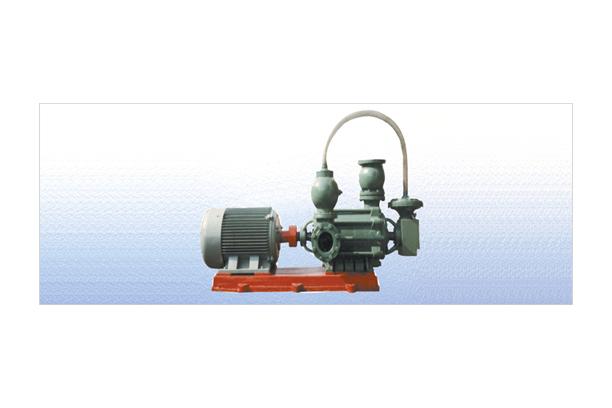

System 구성도 (진공강자흡식 펌프를 이용한 수면의 부상유를 회수하는 장치)

수면을 자유로이 떠다니면서 수면이 떠있는 OIL 불순물을 흡입하는 장치, 수면부상식 스키머는 진공강자흡식 펌프

유수분리장치와 함께 사용되어진다.(흡입시 OIL, 물, 공기도 함께 흡입한다)

펌프에 의한 강제 흡입으로 대량의 OIL 제거

흡입구가 수면에 있어 집수조 및 PIT의 체류시간을 최대한 활용가능 하며 유수 분리 효율 증대

넓은 수면에 떠있는 OIL 제거에 적합

수면에 떠다니면서 강제 흡입하므로 미세한 OIL층 완전 제거

스트레나가 부착되어 있어 큰 부유물질의 흡입 차단

수면에 떠 있으므로 SLUDGE의 문제가 없다.

흡입구에 흡입 촉진판을 설치하여 물을 휘돌려서 흡입하므로 소용돌이 구성이 발생하는데, 이곳으로 상부표면 OIL부터 빨려들어가므로써 물 흡입량이 적고 수면높이 조정을 하지 않아도 (최대 50m/m까지)된다.

폐수처리장 위에 떠있는 스컴과 거품을 통으로 이송하는 사진

용도

집수조나 PIT에 OIL이 많이 발생하는 곳

절삭유, 세척기 상부의 OIL 거품제거용

하천, 강의 대량 OIL 누출시 OIL 제거용

BEST OIL SKIMMER등의 용량이 모자라는 곳

제거가능 Oil

유압유, 윤활유, 원유, 벙커C유, COOLANT OIL, 세척유, 방청유, 식물성 OIL, 거품, 부상물, 스러리등
