  • (주)일진이플러스

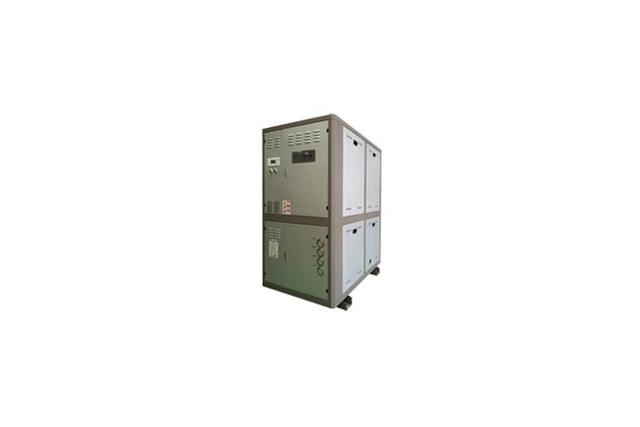

    폐수열원 히트펌프
    모델
    IWK-12C Series
    시리즈
    제품소개

    제품 소개

    * 제품개요

    폐수의 현열을 회수하여 온수 생산 및 난방 시스템에 공급하는 히트펌프 시스템



    * 제품특징

    ① 스크류 압축기 사용제품

    ② 냉매 : R-407C 사용 → 55℃ 생산가능

      냉매 : R-134A 사용 → 65℃ 생산가능

    스크류 압축기를 사용하는 제품으로 스크롤 압축기 제품 대비 수리가 가능한 제품

    ② 편리성

    · PCB 자동제어시스템 기본 적용
    - 스위치 제어 기능
    - PCB의 접점, ON/OFF 기능
    - 데이터 입력기능
    - 화면 전환의 특수 기능

    · 자동제어기능
    - 출수온도 설정 기능
    - 누적가동시간 산정 기능
    - 운전/정지 시간 설정 기능
    - 고/저압 표시
    - 요일운전 설정 기능
    - 이상 운전 알람 기능

    ③ 하자율 최소화

    - 수질에 따라 동증발기 뿐만 아니라 스텐증발기(SUS316) 사용으로 인하여 수명 증대

    - 나관형 방식(침지식)의 증발기를 사용함과 동시에 공기 기포 장치(브로워)를 폐수 탱크 바닥에 기본 장착함으로써 열효율을 높임과 동시에 폐수 속에 있는 이물질이 증발기에 흡착하는 것을 방지하며 이물질이 부착하였을 경우 폐수탱크 내에 설치 되어 있는 맨홀을 통하여 청소가 용이할 수 있도록 함

    ④ 인버터 제어 시스템 기본 장착 - 사용주가 원하는 온도를 제어가능

    - 하나의 제품으로 단일 사이클 및 이중 사이클 시스템에 적용이 가능하다. 단일 사이클의 경우 하나의 온도 센서 혹은 압력트랜스미터가 적용되며 이중 사이클의 경우 두 개의 온도센서 혹은 두 개의 압력 트랜스미터가 적용됩니다. 이때 두 개의 압력장치 중 보다 높은 모터 속도를 요구하는 압력장치에 맞춰 해당 모터 속도를 지원합니다.

    ⑤ B/S (비포 서비스)

    - 히트펌프 시스템과 컴퓨터로 연결이 가능함으로써 B/S가능 (모니터링 시스템)

    ⑥ SUS316 고압용 응축기 사용

    - 높은 항 부식성

    - 높은 사용온도(진공용접을 통하여 생성되기 때문에 45bar~70bar에서도 사용가능)

    - SUS316 재질로 허용온도가 최고 200℃까지 사용가능

    - 경량화

    - 높은 열교환능력

    ⑦ SUS316 증발기 사용

    - 업계 최초 SUS316 파이프 기본 채택
    ※ 기존 동 파이프 및 SUS304 파이프 대비 내구성 극대화

    - 용접부위의 최소화
    ※ SUS316증발기는 6M의 배관으로 제작하는 구조로서 타 업체 대비 알곤 용접방식을 적용함으로써 용접부의를
        최소화하여 하자율을 감소시킴 (증발기 하자는 용접부분에서 누수가 가장 많음)

    ⑧ Air Pump 시스템

    - 폐수탱크에 공기 폭기 시스템(브로워)을 장착함으로써 발생한 공기방울을 이용하여 슬러지 제거효과 뿐만 아니라 증발기의 열전달을 극대화시킴



    * 사용처

    폐수가 나오고 온수가 필요한 모든 곳에 적용 가능하며 폐수 속에 있는 고온(20~30℃)의 폐수열을 흡수하여 흡수한 열을 폐열회수형 히트펌프가 전기에너지를 이용하여 목욕탕에서 실제 필요한 온도의 온수를 생산하는 원리로서 일반전기보일러 대비 약 4~5의 cop가 나오는 제품입니다.



    * 폐수열원 히트펌프 제품(IWK-12C시리즈 : 스크류 압축기 적용)사양

    Model IWK-12C-60 IWK-12C-74
    성능 KW 209.65 260.47
    Kcal/h 180,300 224,000
    USRT 59.62 74.07
    소비전력 KW 53 64
    전원 3상*380V*60Hz
    압축기마력 HP 50 60
    외형치수 길이 mm 1,700
    높이 1,940
    1,000
    압축기 형식 Screw type
    대수 1
    기동방식 Y-Δ
    용량제어 % 0 ~ 100%
    법정냉동능력 RT 17.35 19.38
    냉매 종류 R - 407C
    제어 감온식 팽창밸브
    부하측
    열교환기
    형식 BRAZED PLATE TYPE
    순환수량 LPM 111.30 138.27
    배관(IN/OUT) A 50
    열원측
    열교환기
    형식 스파이럴 Tube Type
    배관(IN/OUT) A 150
    제어 온도제어 입/출구자동온도제어
    운전제어 PCB
    중량 Kg 980 1,030
    [제품조건] 부하측 열교환기 입구온도 28℃, 출구온도 60℃
    열원측 열교환기(폐수탱크) 온도 25℃

    ■ 상기 제원은 현장 조건 및 온도 조건에 따라 달라질 수 있습니다.
    ■ 상기 제품의 사양 및 외형 치수는 품질개선을 위해 예고 없이 변경 될 수 있습니다.



    * 폐수열원 히트펌프 제품(IWK-12D 시리즈: 스크류 압축기 적용)사양

    모 델 IWK-12D-46 IWK-12D-52 IWK-12D-62
    성능 W 163,140 186,047 219,767
    kcal/h 140,300 160,000 189,000
    USRT 46.4 52.41 62.1
    온수생산량(ℓ) 3,792 4,324 5,108
    소비전력 48 51 58
    전원 3상 380V 60Hz
    제품규격(mm) 길이 1,700 1,700
    높이 1,770 1,940
    850 1,000
    압축기
    사양
    형식 Screw
    대수 1
    기동방식 Y - △
    용량제어 % 0 ~ 100
    호칭마력 HP 40 50 60
    법정냉동능력 RT 13.19 16.74 19.38
    냉매 제어방식 감온식 팽창변
    종류 R - 134a
    부하측
    열교환기
    형식 판형 열교환기
    순환수량 LPM 63.20 72.07 85.14
    배관 (IN/OUT) A 50
    열원측
    열교환기
    형식 STS316L 나관형 H/X
    제어방식 온도제어 입·출구 온도제어
    운전제어 PCB 자동제어
    중량 Kg 920 970 1100
    조건 부하측 열교환기 입구 상용온도 28℃, 열원측 열교환기(폐수탱크) 온도 25℃
    부하측 열교환기 출구 상용 온도 65℃

    ■ 상기 제품의 제원 및 외형 치수는 품질개선을 위해 예고없이 변경이 될 수 있습니다.

    생산 제품

    제품소개

    폐수열원 히트펌프
    IWM-12B Series
    수열원히트펌프 소용량 (온수용)
    IWM-14B Series
    폐수열원 히트펌프
    IWB-12BA Series
    수열원히트펌프 소용량 (난방용)
    IWH-14A Series
    폐수열원 히트펌프
    IWH-12A Series
    폐수열원 히트펌프
    IWK-12C Series
    해수열원히트펌프 (스크롤압축기)
    IJS/IWS-Series
    폐수열원 히트펌프
    IWBP-12BA Series

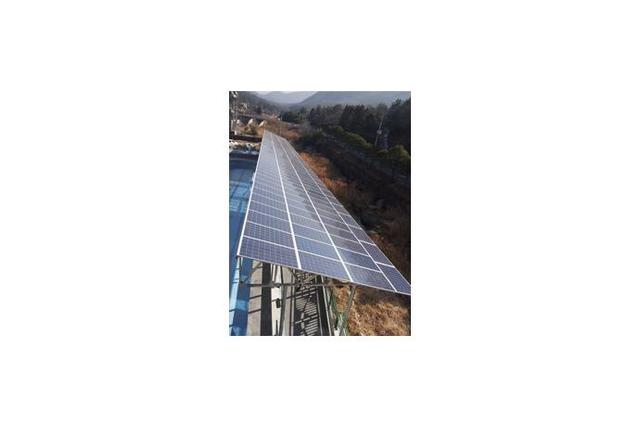

    태양광 발전 지원사업

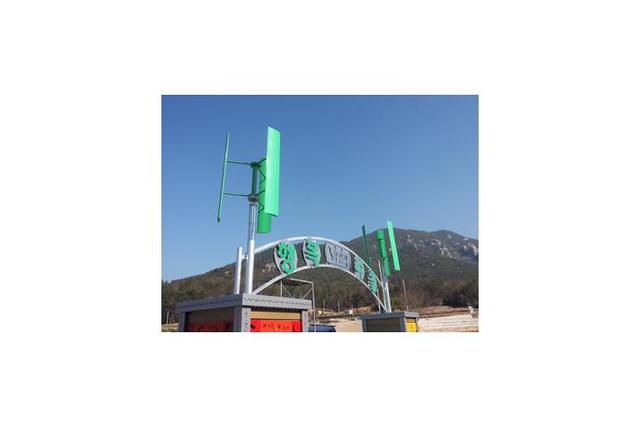

    풍력 발전
    해수열원히트펌프 (스크류압축기)
    IJS/IWSK Series

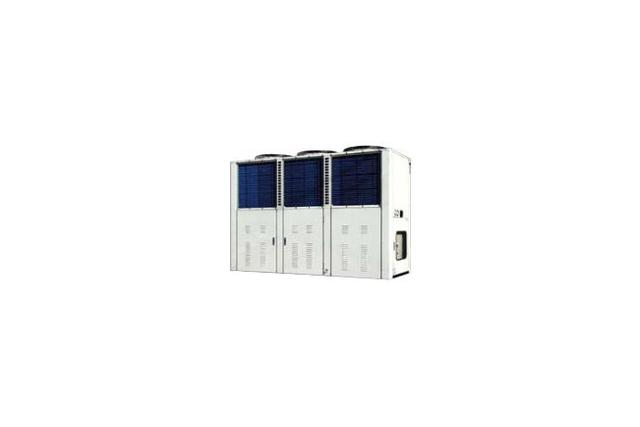

    공기열원히트펌프
    IACH-16B/IACHK-16C Series
    공기열원히트펌프
    IAW(P)-16A Series
    공기열원히트펌프
    IAT-16A-01/05 Series
    지열원히트펌프
    IJS-5SG/30SG/40SG

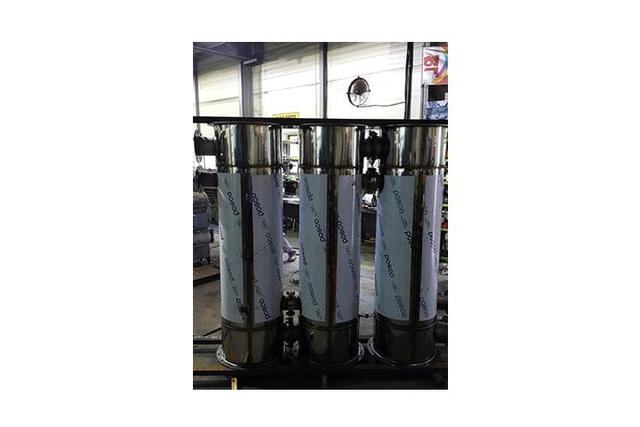

    폐열회수기
