현대위아(주)
1/6
중절삭가공
모델명
시리즈

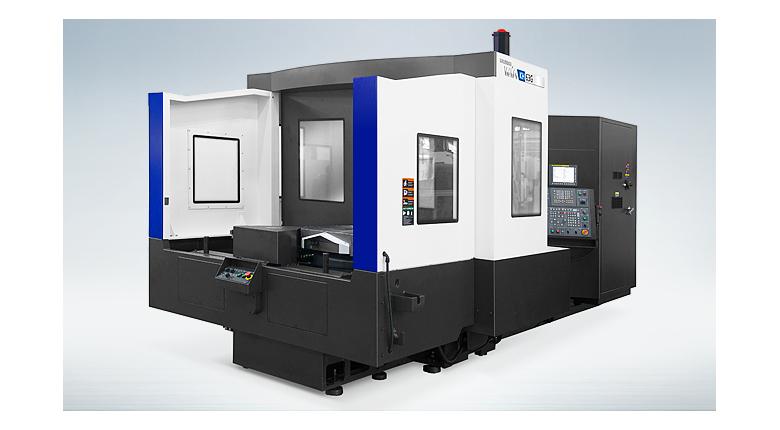

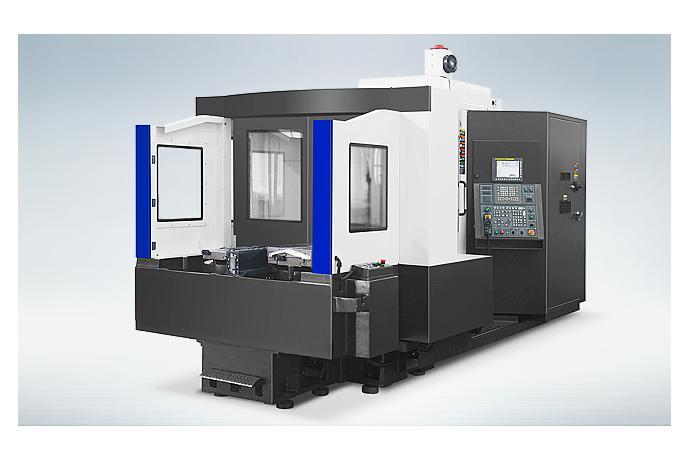

수평형 머시닝센터
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
제품특징

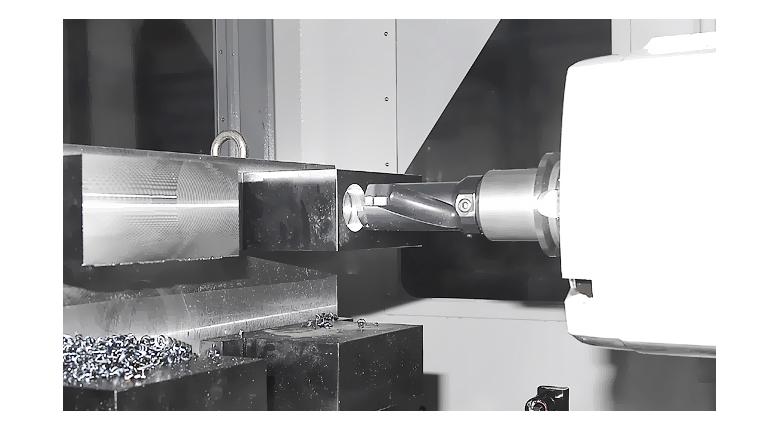

강력절삭형 주축 2단 기어 구동방식 채택
주축 오일쿨링 시스템 표준적용으로 고정도 가공 실현

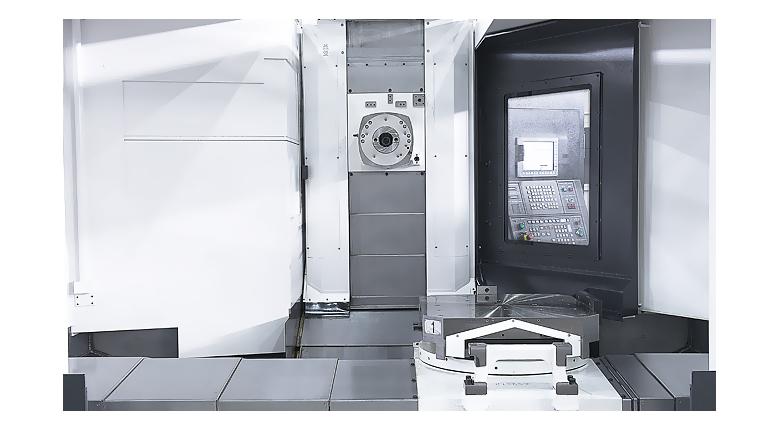

셔틀타입 APC적용
전축 박스가이드 적용으로 고강성 실현
Z축 에어반부상 슬라이드웨이 설계
Y축 8면구속 슬라이드웨이 설계
열대칭형 컬럼구조로 열변형 극소화

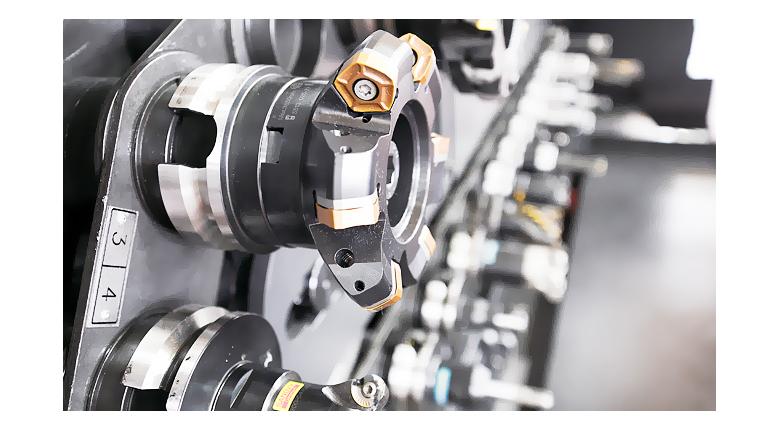

최대 120 Tool 까지 보관이 가능한 공구매거진 적용 (옵션)
기계사양
| Description | Unit | KH50G | KH63G |
| 팔렛트 사이즈 | mm | 500×500 | 630×630 |
| 최대적재중량 | kgf | 2 - 800 | 2 - 1,000 |
| 주축 구동방식 | - | GEAR(2STEP) | GEAR(2STEP) |
| 주축 공구형식 | - | BT50 | BT50 |
| 주축 회전수 | r/min | 4,500 | 4,500 |
| 주축 출력 | kw | 18.5/15 | 22/18.5 |
| 주축 토크 | N.m | 901/730 | 1,071/901 |
| 최대이송거리(X/Y/Z) | mm | 760/705/650 | 950/825/760 |
| 급이송속도(X/Y/Z) | m/min | 20/20/20 | 20/20/20 |
| 슬라이드 방식(축) | - | BOX | BOX |
| 공구보유수 | EA | 40 | 40 |
| 공구교환시간 (Chip To Chip) |
sec | 11 | 11 |
| 팔렛트 수량 | EA | 2 | 2 |
| 팔렛트 교환방식 | - | SHUTTLE | SHUTTLE |
| 팔렛트 교환시간 | sec | 26 | 26 |
| CNC | - | F31i | F31i |
