개요

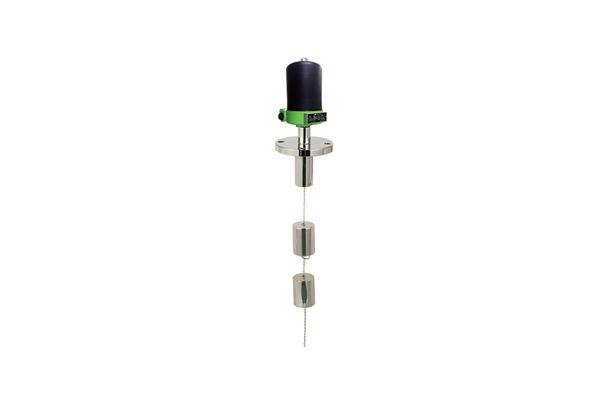

HM-90(30) Series는 탱크 상부에 설치하여 Displacer에 받는 부력과 스프링의 장력으로 동작하는 계기이다. ON/OFF의 접점신호를 가지고 고온/고압 공정의 수위 조절용으로 주로 사용된다.





특징

- 구조가 견고하고 수명이 길다.

- 설치 방법이 편리하다.

- 내압 방폭 타입으로 제작이 가능하다.(Ex-Proof Version)

- 여러 종류의 액체 레벨을 검출 할 수 있다.

- 고온, 고압에서 사용 가능하다.





동작 원리

HM-90(30)Series는 액체 속에 잠긴 물체는 배출한 무게만큼 가벼워진다는 원리를 검출부에 적용한 것으로 Displacer의 부력이 Spring 장력으로 전달되어 액위가 상승했을 때 부력이 증가하여 Displacer의 무게가 변위한다. Displacer의 변위는 Core를 이동시키고 Switch에 의해 접점으로 출력한다.



아래의 [그림1], [그림2]와 같이 Displacer가 받는 부력 F는 다음 식으로 표현한다.



F=r X s X I

(r=액체의 비중, s=Displacer의 단면적, I=액체 중에 잠겨진 Displacer의 부력)



[그림1]과 같은 상태에서 부력이 증가하여 [그림2] 상태가 되면 Displacer가 부력으로 인해 가벼워져 그 힘이 Spring으로 전달 되고, Displacer의 무게 때문에 압축 되었던 Spring

[그림1]이, 부력의 증가로 인해 Spring [그림2]이 인장 되는데, 이때 Core [그림2]가 상승하면서 Magnet를 동작 시키면 Switch [그림2]가 동작된다.











제품 사양







온도별 HEAD 높이 사양







외형도

* 실제 제품과는 약간 공차가 발생할 수 있습니다.









외형도

일반형 (HM-90A)	고온용 (HM-90AH)
방폭형 (HM-90A-Ex)	일반형 (HM-30)

* 실제제품과는 약간 공차가 발생할 수 있습니다.







설치방법

제품 설치 시에는 아래와 같은 사항을 고려하여 설치 하여야 한다.

측정물이 유입되는 입구에 제품을 설치 시에는 오작동이 일어날 수 있으므로 가이드를 설치하거나 측정물의 인입구와 떨이진 곳에 설치하여야 한다.	측정물의 흐름이 있거나 출렁거림이 있을 때에는 보호관 타입을 사용하여야 한다.
콘크리트 벽에 설치 시 위의 그림과 같이 장착하는 것이 좋다.	"d"직경은 Displacer보다 큰 직경, 직관을 선택한다.

※ 본 제품은 비중 0.8과 1을 기준으로 셋팅을 하기 때문에 사용 환경에 따라 약간의 오차가 존재한다. 정확한 구간으로 측정을 원하는 경우에는 현장 셋팅을 해야한다.
