  • (주)하렉스엔지니어링

    하렉스 콘크리트 블록성형기
    모델
    GOLD-700
    시리즈
    콘크리트 블록 성형기

    제품 소개

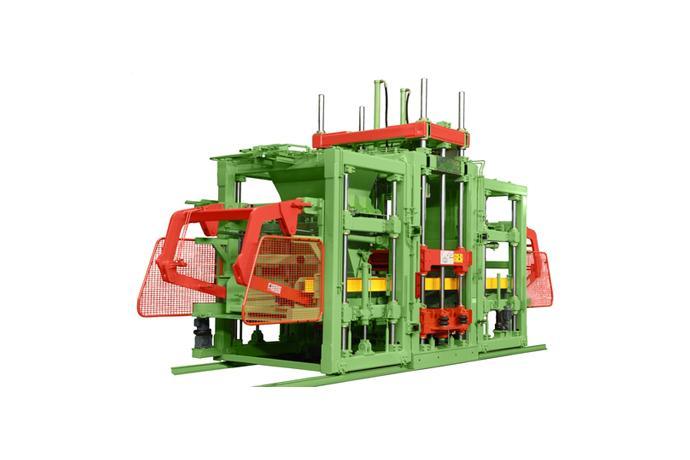

    하렉스 콘크리트 블록성형기 GOLD-700은 팔레트 크기 1,400 x 700 mm의 대형 성형기로서, 벽돌, 유공/무공 블록, 보도(인터로킹)블록, 경계석, 호안 블록, 옹벽블록, 식생블록은 물론 각종 건설 및 토목 자재를 생산할 수 있는 고성능 성형기입니다.



    일반:

    성형본기 및 두 가지의 다른 혼합물을 사용하는 1차공급부와 2차공급부(표면처리장치)로 이루어져 있어, 일반 벽돌이나 블록은 물론, 보도블록이나 경계석 같이 유색 또는 무색의 표면층을 가진 다양한 제품을 생산할 수 있습니다.

    몰드를 교체하거나 정비하기 위해 모터 구동방식으로 2차공급부를 성형본기에서 분리할 수 있습니다.

    전기 컨트롤 시스템으로 비례 밸브 속도의 가속과 감속을 자유롭게 조정할 수 있습니다.



    구조:

    기계 프레임은 사각 파이프 강으로 이루이진 견고한 구조입니다.

    몰드와 상부압축판의 작동을 안내하는 안내축의 슬라이딩 메탈 베어링은 내마모성의 슬라이드 부싱을 채택하였습니다.

    네 개의 기둥 구조를 가진 안내축에는 더블 슬라이딩 메탈 베어링이 장착되어 있어 몰드와 압축판이 오차 없이 유연하게 상하 동작을 하도록 하였습니다.

    링크 부분에는 파워록을 사용하였습니다. 기존 핀, 부싱 타입은 마모가 심하고, 수리와 교체에 어려움이 있으며, 파워록을 사용함으로써 마모가 줄고 수리와 교체가 쉽습니다.



    진동 시스템:

    일체형의 진동테이블에 4대의 강력한 진동기가 장착되어 있으며, 총 소비전력은 30 kW(대당 7.5kW)입니다.

    진동모터는 서보(servo)형을 채택하여 회전수(rpm)를 자유자재로 자동조절할 수 있으며, 최대회전수는 4,500 rpm으로 고주파진동이 가능합니다.

    종래의 기계적인 동조방식(synchronization)에서 전기적인 동조방식으로 전환하였습니다.

    진동기의 원심력은 쉽게 조정할 수 있고, 진폭을 증감할 수 있으며, 각 행정 및 생산제품에 따라 진동기의 rpm을 무한변환할 수 있습니다.



    압축부:

    몰드는 공압식 에어백 클램핑 시스템에 의해 압축부 프레임에 부착됩니다. 모터로 구동되는 스크루 잭으로 몰드의 높낮이를 조정할 수 있습니다.

    4 축을 이용한 탈형동조방식(압축부, 몰드)을 채택하였습니다.

    2개의 동조기어에 의한 특수방식

    압축부를 위한 2개의 유압식 동조브레이크 가능

    압축부 압력조절 밸브는 조절이 가능합니다.

    상부 압축부 진동기는 정상(normal) 주파수로 최대 편심력이 각각 1,040 kP입니다.



    몰드 고정 시스템:

    상부 몰드 고정식

    진동기 서보모터 동력전달 방식으로 조절할 수 있는 공압식 에어백 클램핑 시스템을 채택하여 몰드를 교체하는 시간을 단축하고, 진동효율을 극대화합니다.



    공급 시스템:

    정밀한 거리 제어를 위해 인코더 시스템을 채택하였습니다.

    공급통에는 이중구조의 특수 안내장치가 있고, 공급통은 특수 안내장치에 자유롭게 매달려 있어 진동이 공급통에 직접 전달되지 않기 때문에 몰드와 공급통의 마모가 크게 줄어듭니다.

    컨트롤 터치 스크린을 통해 유압속도를 자동으로 조절할 수 있는 비례제어 방식을 채택하였습니다.

    공급통의 왕복운동은 충격완화 장치가 있는 강력한 유압 실린더에 의해 이루어 집니다.

    높이가 낮은 제품을 생산할 때 공급통 테이블을 높이고 낮출 수 있는 리프팅 장치가 (유압으로 구동) 있습니다.

    정비를 위해서 1차공급부를 성형본기에 탈부착할 수 있습니다.

    성1차공급부의 공급통에는 공압실린더로 작동되는 몰탈 긁음장치가 있습니다.

    공급통에는 유압 실린더로 작동되는 슬라이딩 구조의 아지테이터(agitator)가 장착되어 있고, 전후로 200 mm 까지 동작하며, 원료공급을 원활하게 해 줍니다.



    유압장치:

    오일펌프와 모터를 포함한 구동부가 개별적으로 설치되어 있으며, 유압 탱크에 오일히터가 설치되어 있습니다.

    오일탱크의 환기, 오일 온도표시, 오일 레벨 표시, 오염을 방지하기 위한 필터 등을 갖추고 있습니다.

    유압탱크에는 오일히터를 설치하였고, 오일쿨러에는 별도의 펌프를 설치하였습니다 (온도감지기에 의해 제어되는 강제통풍식 팬 설치).

    실린더 작동을 위해 2개의 입력선택 단계를 제공합니다.
