  • (주)한성GT

    타가이드
    모델
    TURCITE A
    시리즈
    타가이드

    제품 소개

    TURCITE SLIDEWAY
    TURCITE A

    TURCITE A는 자기윤활 베어링 열가소성 제품입니다.



    제품 특징

    청동, 소결합금을 대체 하는 베어링 재질로서, 낮은 비용으로 큰 효과를 볼 수 있는 제품입니다. 뛰어난 내마모성을 바탕으로 유지보수가 용이 하며, 사용가능한 온도의 범위가 넓다는 장점을 갖고있는 제품입니다.



    우수한 내구성의 자기윤활 베어링 열가소성 제품

    진동과 동력하중에 따라 기능을 잘 수행하고 기계가공에 용이한 TURCITE_A는 내구성이 뛰어난 자기윤활 베어링 열가소성 제품입니다.

    권장하는 연속사용온도는 180℉(80℃)이하에서 사용가능하며, 막대형태의 소재로 공급됩니다.

    특징- 청동, 소결 합금을 대체하는 베어링 재질
    - 자기 윤활성이 있음
    - 유지보수 용이
    - 뛰어난 내마모성
    - 사용 온도 범위 넓음
    - 우수한 내화학성
    - 수분 흡수율이 낮음
    - PV값이 높음
    - 마찰계수가 낮고, 스틱슬립(Stick slip)이 없음
    - 백래쉬(Backlash)현상이 없거나 최소한의 백래쉬
    적용베어링 / 롤러 / 부쉬 / 가이드 / 슬리브 / 기어 / 절연체 / 캠 팔로워 / 밸브시트 / 스러스트 와셔
    주문규격환봉 외경(Rod Outside Diameter)
    0.250 / 0.375 / 0.500 / 0.625 / 1.000 / 1.250 / 1.500 / 1.750 / 2.000 / 2.500 단위(inches)
    * 길이는 1ft 단위로 공급 가능
    하중과 속도TURCITE A의 부하능력은 PV치로써 다음식으로 계산된다.

    P : 하중 kg/cm ²/ 축의 투영면적(내경×폭)에 걸리는 하중 / V : 속도 m/min / d : 축의 내경 cm / W : 하중 kg / n : 축 회전수 rpm
    L : 축의 폭 cm 따라 변하며 하기도표는 그 허용치를 나타낸다.
    하중속도 하중곡선

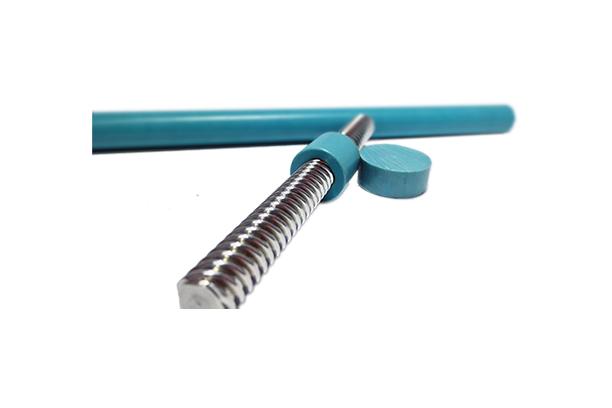

    스크류용 TURCITE A 너트

    당사에서는 에폭시를 사용하여 Turcite Slydway의 한쪽면을 화학적으로 처리하고, Steel 또는 주물 표면에 쉽게 접착시키는 방법과 접착제와 경화제를 혼합, 사용하는 에폭시 접착제를 개발하였습니다. 이것을 사용하면 Turcite B는 습동면에 직접 접착할 수 있습니다. 이 접착제의 전단력은 25mm당 680kg에 달하며, 접착제 자체는 충격하중에 대해 높은 저항력을 나타내고 있습니다. Way Lock Bond는 현장의 작업자가 손쉽게 혼합, 접착할 수 있습니다.

    성질ASTM 검사방법TURCITE A
    인장강도(kg/cm2)D1708387
    비중D7921.53
    신장율(%)D170812
    경도D1706D-75
    압축변형(%)D6210.5
    굽힘강도(kg/cm2)D790823
    흡수율(24hr,%)D5700.0
    선팽창계수(℃)D6969.8*10
    정마찰계수-0.08
