지엠피

지엠피

전자인쇄 및 광학필름용 설비

모델명

시리즈

전자인쇄 및 광학필름용 설비


구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

대한민국


031-943-5000

제품 상세 설명


지엠피 전자인쇄 및 광학필름용 설비  15

제품 특장점

지엠피 전자인쇄 및 광학필름용 설비  16

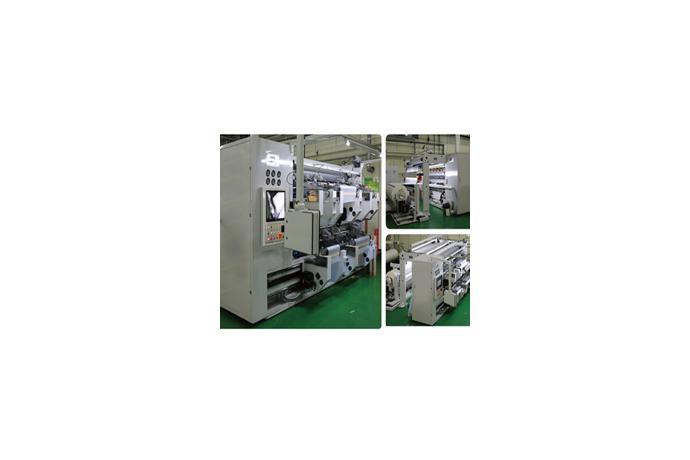

▶ 권출부 (Unwinder)
본 기계의 권출부는 권출장력의 변화량을 연산하여 AC SERVO MOTOR에 의한 BACK TENSION 제어를 하며 SHAFTLESS TYPE으로 FRAME이 좌우 이동 방식이고 CORE CHUCKING 방식은 AIR CYLINDER로 가압 고정하게 되어있다.

▶ 슬리팅부 (Slitting Unit)
- 절단방식 (Slitting Type) : RAZOR, SHEAR KNIFE 겸용 방식
- 구동방식 (Operating Type) : Transport Roll과 Flat Belt로 연동되는 방식

▶ 권취부 (Rewinder)
독립된 센터 와인딩 시스템으로 AC 서브모터의 Sectional Drive 방식으로 구동됨 (Shaftless Type)

▶ 터치 롤 (Touch Roll Unit)
- Lay-on touch type이며, 권경검출 신호를 받아 작업자가 입력한 면압 값에 따라 전공변환기를 통하여 실린더의 압력을 제어하는 자동 면압 Control System

▶ Control Panel
- Main Panel : 기계 부착형
- Control Power : AC 220V x 60Hz

지엠피 전자인쇄 및 광학필름용 설비  17


지엠피 전자인쇄 및 광학필름용 설비  18

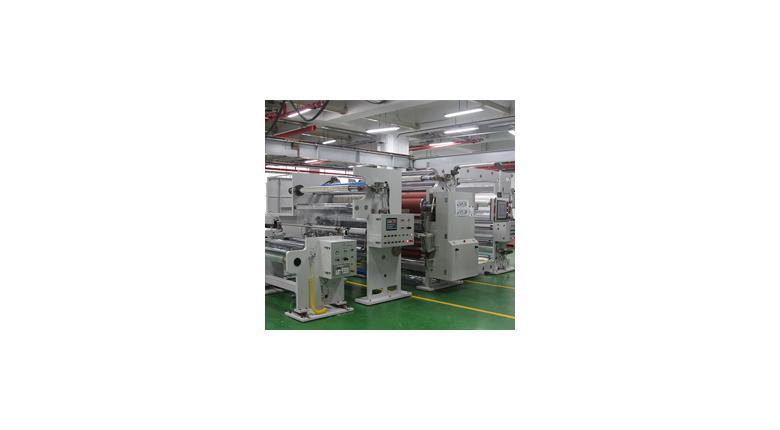

▶ 모든 용도의 라미네이팅에 적합함
▶ 특히, 접착층을 사용할 수 없는 Glueless Laminating 가능
▶ 서로 다른 재질의 이종 필름의 라미네이팅

제품 특장점

지엠피 전자인쇄 및 광학필름용 설비  19

▶ 지엠피의 경험과 노하우로 접착층이 없이도 이종의 필름을 접합할 수 있음
▶ Electro-megnetic Induction Heating System 을 적용하여 ± 1℃ 범위의 온도로 제어됨
▶ 자체적으로 설계, 제작된 초 고내열  고무 롤러는 170℃ 까지 연속 사용이 가능함
▶ 정밀한 롤러 갭 조절 장치가 장착되어, 피작업물의 두께 관리가 용이함

지엠피 전자인쇄 및 광학필름용 설비  20


지엠피 전자인쇄 및 광학필름용 설비  21

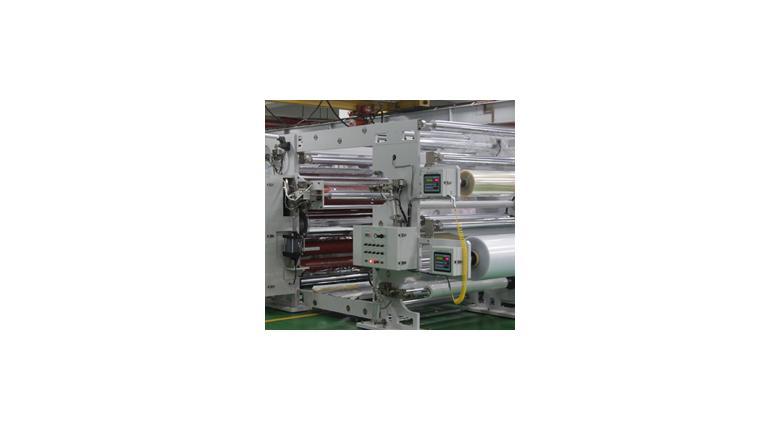

▶ 필름 원단 엠보싱 작업용
▶ 2종 필름의 접합과 엠보싱 작업이 동시에 필요한 공정
▶ 필름의 특성 강화를 위한 정밀한 열처리 용

지엠피 전자인쇄 및 광학필름용 설비  22

▶ Electro-megnetic Induction Heating System 을 적용하여 ± 1℃ 범위의 온도로 제어됨
▶ 정밀한 롤러 갭 조절장치가 장착되어, 피작업물의 두께관리가 용이함
▶ 자체적으로 설계, 제작된 초고내열고무롤러는 170℃ 까지 연속사용이 가능함
▶ 접착력 강화를 위한 코로나 처리 장치가 장착됨
▶ 광학필름 등 의 파티클 관리를 위하여 Web Cleaner 가 장착됨

지엠피 전자인쇄 및 광학필름용 설비  23


지엠피 전자인쇄 및 광학필름용 설비  24

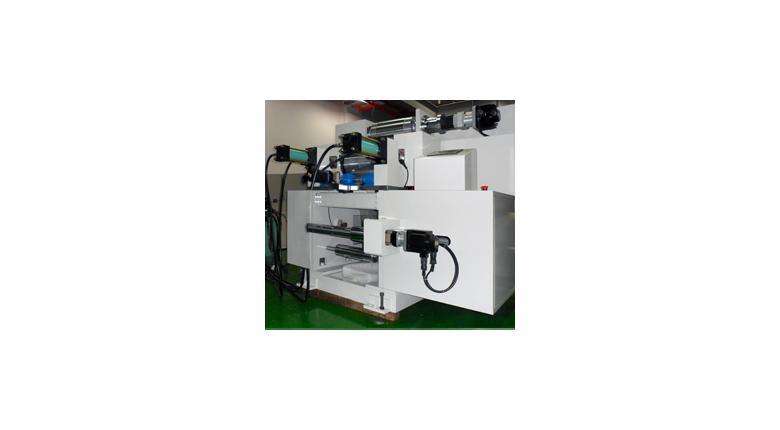

▶고압력, 고정밀 써멀임프린팅 용
▶고압력 라미네이팅 용

제품 특장점

지엠피 전자인쇄 및 광학필름용 설비  25

▶ 최대 6톤의 고압력 임프린팅 및 라미네이팅 장치
▶ 서보제어 방식의 유압 압력 장치를 사용하여 정밀하게 압력을 제어함
▶ 3㎛ 수준의 기계 가공 오차로 제작되어, 피 작업물의 두께가 정밀하게 관리됨
▶ 원단의 Web Pass 를 다양하게 구현할 수 있어 어려가지 필름을 사용할 수 있음

지엠피 전자인쇄 및 광학필름용 설비  26


지엠피 전자인쇄 및 광학필름용 설비  27

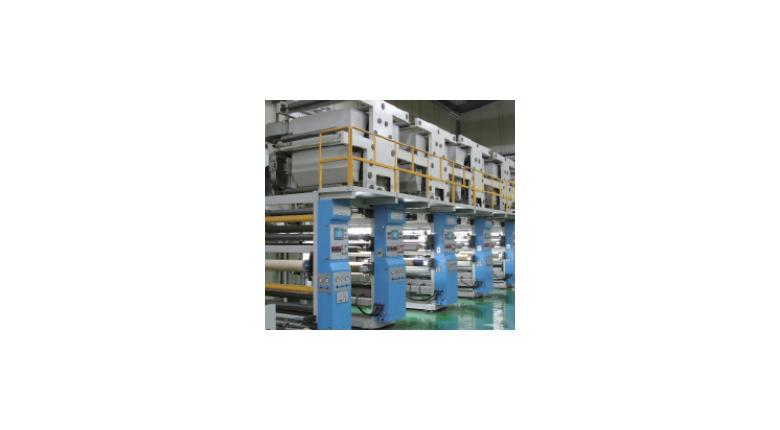

▶ Roll to Roll 연속생산 방식의 인쇄전자 분야용 정밀 인쇄기
▶ RFID Antenna, Sensor, Chipless Circuit 등

제품 특장점

지엠피 전자인쇄 및 광학필름용 설비  28

▶ Gravure Offset 방식을 채택하여, 박막에서도 전도성을 확보할 수 있음
▶ 낮은 인압으로 인쇄가 가능하여 중첩 인쇄시 인쇄 두께의 영향이 작음
▶ 정밀한 중첩 인쇄가 가능하여 인쇄 전자 분야에 최적의 솔루션임
▶ 전도성 잉크 인쇄와 절연성 잉크 인쇄를 single pass 로 가능함 - 다중 인쇄
▶ Dry Chamber 에 제트 노즐을 채택하여 건조 효율이 우수함

지엠피 전자인쇄 및 광학필름용 설비  29
