지엠피

지엠피

산업용 써멀 라미네이터

모델명

시리즈

라미네이터


구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

대한민국


031-943-5000

제품 상세 설명


지엠피 산업용 써멀 라미네이터  15

- 다양한 무늬 엠보싱
- 저렴한 설비의 콤팩트한 구조
- 즉석재단 가능한 전자동 재단장치 (ROLL to SHEET)
- 홀로그램 전사 및 라미네이팅
- 금은박지 제조를 위한 전사 및 라미네이팅
- 완전 무용제 라미네이팅 및 전사
- 다양한 필름 사용 (PET,OPP,CPP,Nylon)
- 전사 전용 리와인더와 Speperator 장착
- 컬링방지 장치 부착
- 리와인딩을 위한 EPC 장착 (옵션)
- 교환이 용이한 엠보싱롤러 장착 가능(옵션)
- 가열시간이 짧고 온도편차가 작은 인덕션 히팅 롤러 사용

지엠피 산업용 써멀 라미네이터  16

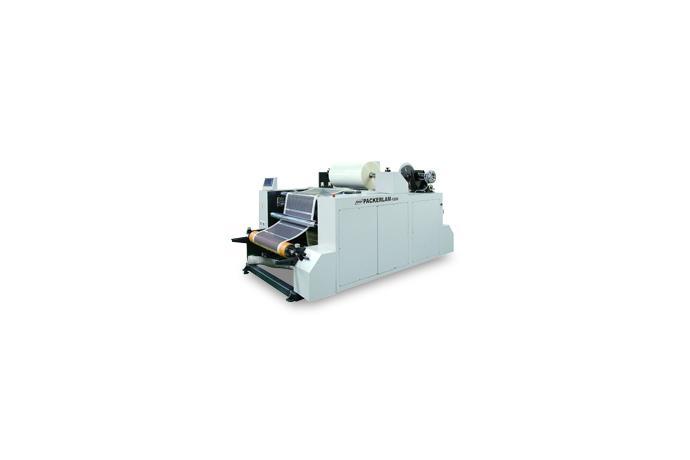

▲ PACKERLAM-800RTR

지엠피 산업용 써멀 라미네이터  17


지엠피 산업용 써멀 라미네이터  18

▶OCTAGON PLUS-IDH 1040J G50R20
▶OCTAGON PLUS-IDH 1040J DUAL G50R20
▶OCTAGON PLUS-IDH 1040J H74R20
▶OCTAGON PLUS-IDH 1040J DUAL H74R20

옵셋 인쇄 및 디지털 인쇄의 대량 작업 라미네이팅용
라미네이팅 속도 : 75m/min , 급지 및 재단 속도 : 10,000sheet/hr
최대 종이 사이즈 : (W) 1,050mm x (L) 740mm

<보유 특허>
1. 인쇄면상에 서멀라미네이트 필름을 이용한 부분가열 형압엠보싱 방법
2. 라미네이터용 급지장치

특장점

▶ 모든 종류의 인쇄물에 완벽한 접착을 이루는 최고급 라미네이팅
▶ 고속 전자동 급지, 라미네이팅, 절단 및 자동적재 작업을 한번에 수행할 수 있는 일체형 구조
▶ 혁신적 가격과 고품질의 써멀라미네이터
▶ PLC 시스템으로 제어되어 신뢰성이 우수함
▶ 메인구동과 급지가 서보 드라이브로 제어되므로 급지 정밀도가 우수함
▶ 인덕션 히팅 방식으로 예열시간이 빠르고(15분), 온도를 정밀하게 제어하므로 항상 균일한 접착력 유지
▶ 필름 교환이 편리한 에어샤프트 적용
▶ 벨로우즈실린더 방식의 롤러가압 시스템을 적용하여 스위치로 간편하게 동작되며, 고압력과 동시에 충격 흡수 능력도 탁월함
▶ 하측 고무롤러의 교환이 용이함
▶ 라미네이팅 후 컷팅된 종이 정렬장치 (Automatic Stacking Table)
▶ 다양한 종류의 필름에 의한 인쇄면의 특수효과로 부가가치를 높임
▶ 기본 엠보싱 후 부분광택 및 이중 엠보싱을 추가하여 상품가치 극대화
▶ 급지부에 종이 옆정렬장치가 장착되어 인쇄여백이 적은 종이의 작업이 용이

지엠피 산업용 써멀 라미네이터  19


지엠피 산업용 써멀 라미네이터  20

▶ CHALLENGER PLUS-IDH 1020J G50R20
▶ CHALLENGER PLUS-IDH 1020J H102R20
▶ CHALLENGER PLUS-IDH 1020N G50R20
▶ CHALLENGER PLUS-IDH 1020N H102R20

라미네이팅 전문 업소용
고속 라미네이팅
라미네이팅 속도 : 100m/min
급지 및 재단 속도 : 12,500sheet/hr
최대 종이 사이즈 : (W) 1,020mm x (L) 720mm

<보유 특허>
1. 인쇄면상에 서멀라미네이트 필름을 이용한 부분가열
형압엠보싱 방법
2. 라미네이터용 급지장치

특장점

▶ 시간당 12,500장의 고속 대량 작업 가능
▶ 종이의 적재높이 1m로 빈번한 작업교체 회수를 줄임
▶ Pre-loader 장착 (옵션)
▶ 정밀한 급지시스템 장착으로 고속작업
▶ 초정밀 온도제어 인덕션 히팅 롤러 장착-특허 등록 제품
▶ 수명이 반영구적이고, 정기적인 점검과 유지보수가 전혀 필요없는 히팅롤러 장착
▶ 고속작업을 위한 강력한 냉각장치 장착


지엠피 산업용 써멀 라미네이터  21

지엠피 산업용 써멀 라미네이터  22


지엠피 산업용 써멀 라미네이터  23

▶ CHALLENGER PLUS-IDH 1020J DUAL G50R20
▶ CHALLENGER PLUS-IDH 1020J DUAL H102R20
▶ CHALLENGER PLUS-IDH 1020N DUAL G50R20
▶ CHALLENGER PLUS-IDH 1020N DUAL H102R20

Off-Set 프린트 즉석 유광 및 엠보싱 2중롤러
동시 초고속 라미네이팅용
라미네이팅 속도 : 100m/min
급지 및 재단 속도 : 12,500sheet/hr
최대 종이 사이즈 : (W) 1,020mm x (L) 720mm

<보유 특허>
1. 인쇄면상에 서멀라미네이트 필름을 이용한 부분가열
형압엠보싱 방법
2. 라미네이터용 급지장치

▶ 시간당 12,500장의 고속 대량 작업 가능
▶ 종이의 적재높이 1m로 빈번한 작업교체 회수를 줄임
▶ Pre-loader & Non-stop feeding device (Option)
▶ 정밀한 급지시스템 장착으로 고속작업
▶ 초정밀 온도제어 인덕션 히팅 롤러 장착-특허 등록 제품
▶ 수명이 반영구적이고, 정기적인 점검과 유지보수가 전혀 필요없는 히팅롤러 장착
▶ 롤러를 교환하지 않고 엠보싱 작업과 유/무광 라미네이팅 작업 가능
▶ 실버링이 전혀 없고 접착력이 우수한 엠보싱 라미네이팅
▶ 원터치 방식으로 엠보싱 작업과 유/무광 라미네이팅 작업 전환
▶ 2중 가압 방식은 롤러의 압력을 낮게 사용할 수 있어 롤러 및 구동부품의 사용 수명이 길어짐


지엠피 산업용 써멀 라미네이터  24

지엠피 산업용 써멀 라미네이터  25


지엠피 산업용 써멀 라미네이터  26

▶ CHALLENGER DOUBLE - IDH 1020J G50R20
▶ CHALLENGER DOUBLE - IDH 1020J H102R20
▶ CHALLENGER DOUBLE - IDH 1020N G50R20
▶ CHALLENGER DOUBLE - IDH 1020N H102R20

양면을 동시에 작업할 수 있는 써멀라미네이터
라미네이팅 속도 : 75m/min
급지 및 재단 속도 : 10,000sheet/hr
최대 종이 사이즈 : (W) 1,020 x (L) 720mm & 1,100mm

<보유 특허>
1. 인쇄면상에 서멀라미네이트 필름을 이용한 부분가열 형압엠보싱 방법
2. 라미네이터용 급지장치

특장점

▶ 양면인쇄물의 양면을 동시에 라미네이팅하여 라미네이팅 가공원가를 혁신적으로 줄일수 있음
▶ 모든 종류의 인쇄물에 완벽한 접착을이루는 최고급 라미네이팅
▶ 고속 전자동 급지, 라미네이팅, 절단 및 자동적재 작업을 한번에 수행할 수 있는 일체형 구조
▶ 정밀하고 내구성이 우수한 PLC 시스템
▶ 필름의 교환이 손쉽고 운전중 좌우 정렬이 가능한 에어샤프트 채택
▶ 서보 드라이브로 구동되는 급지장치와 각종 정렬장치
▶ 라미네이팅 후 컷팅된 종이 정렬장치(Automatic Stacking Table)
▶ 다양한 종류의 필름에 의한 인쇄면의 특수효과로 부가가치를 높임
▶ 기본 엠보싱 후 부분광택 및 이중 엠보싱을 추가하여 상품가치 극대화
▶ 급지부에 종이 옆정렬장치가 장착되어 인쇄여백이 적은 종이의 작업이 용이


지엠피 산업용 써멀 라미네이터  27

ModelCHALLENGER DOUBLE - IDH 1020

기계치수(WxLxH)

1,700(w) X 7,000(L) X 1,670(H) mm

최대 라미네이팅 속도

75m/min

최대 급지속도

10,000Sheets/hr.

최대 라미네이팅 규격

1,020(w) x720 (L) mm

최소 라미네이팅 규격

210(W) x 250(L) mm

원고 무게

120~480g/㎡

원고 적재높이

900 mm

라미네이팅 필름

POLYNEX,NYLONEX,PERFEX,MICRONEX

정격 전압

AC 380~400V, 3N, 50/60Hz

소비 전력

73Kw

예열 시간

15 min.

히팅 시스템

Induction Heating System

최대 사용온도

140℃

동작방식

Motion Control System

싱글라미네이터 모터

Parker 5.5kw Induction Motor with Vector Driver

더블라미네이터 모터

Parker 5.5kw Induction Motor with Vector Driver

급지 모터방식

Parker 0.4kw Servo Motor with Servo Driver

버스팅 모터방식

Parker Induction Motor with Vector Driver

리와인더 모터방식

Induction Motor with Vector Driver

진공 펌프

Becker-T4.40

롤러 압력

Pneumatic

필름 코어

Air Shaft (3")

냉각 시스템

Air cooling with Blower

급지 방식

GMP Syncro Stream Feeder

or Heidelberg Speed Master Feeder

컷팅 방식

Burst Cutting with Rotary Cutter , Perforator

옵션

Embossing Roller, Hoist, Film Loader, Anti-Static lonizer
