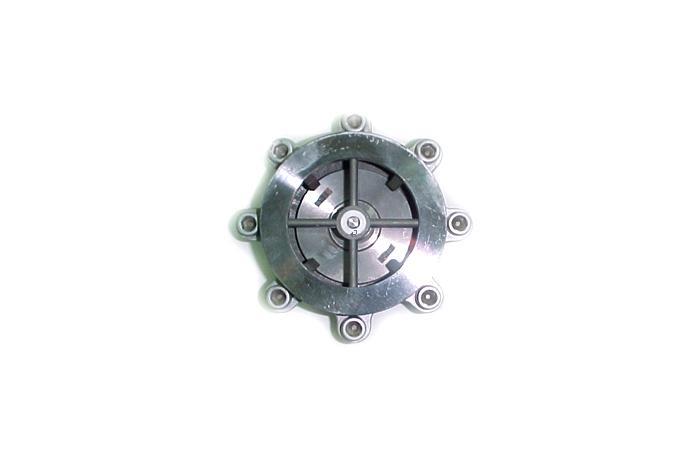

체크 밸브
모델명
시리즈
제품소개
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
ㆍ특징 타사 제품의 결함을 적절히 보완하여 Check V/V의 파손이나 오작동으로 인한 압력강하와 노점의 안정적이지 못한 공급의 문제를 완전히 해결한 자체생산품이다.
ㆍ각 TYPE별 문제점
| Type | 문제점 |
| DUAL PLATE |
* SPRING의 열화로 인한 절단 * PIN과 DISC의 연결 HOLE의 마모로 인한 오동작 * OPEN AREA의 협소로 인한 ΔP 발생 |
| SWING |
* 면간 거리가 길고 큼에 따른 대형화 DISC와 BODY를 연결하는 연결구동부위의 충격에 의한 마모로 오동작 발생, CLOSE 동작시 충격에 의한 ARM 부러짐 발생 |
| DISC PLATE |
* 수평배관 연결시 DISC PLATE가 BODY GUIDE와 붙어 있는 상태에서 미는 유체의 힘과 RETURN SPRING의 반발력에 의한 VIBRATION에 의한 GUIDE의 마모현상으로 인한 오동작 발생 |
| DISC PLATE SPRING RETURN |
* 수평배관 연결시 SHAFT와 CYLINDER가 접촉되는 하단부를 중심으로 DISC의 무게에 위하여 처짐 발생으로 인한 오동작 발생 |
ㆍ제작사양
크기 : 50A ~ 250A
표준 최고 사용 압력 : 10 ㎏/㎠
최고 사용 온도 : 300 ℃
재질 : BODY — SCS13
DISC — SCS13
BUSH — ALBC3
SHAFT — STS304
품질보증기간 : 4 년
