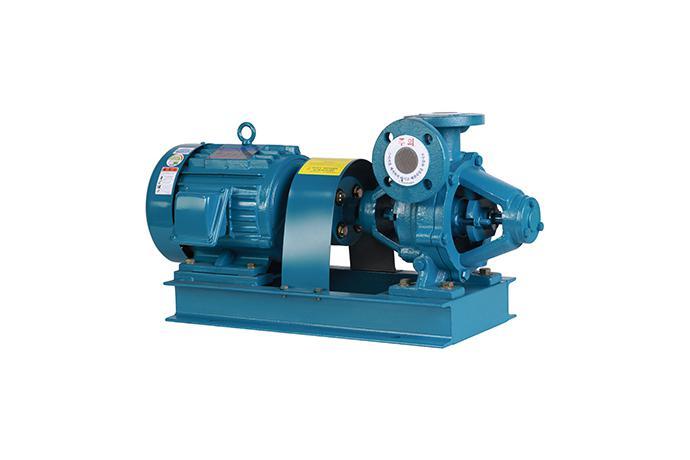

제품명 웨스코펌프
모델명 DWP
시리즈 급수가압용, 보일러보급수용 펌프
카탈로그 DWP Westco Pump.pdf
제품소개

-토출량 (m3/min):0.02 ~ 3.0 ㎥/m
-전양정 (m):10 ~ 175 m
-온도 (℃) :Max. 90℃
-회전수 (RPM) :1450, 1750 rpm (4Pole)
-구경 (mm) :25 ~ 80 mm (토출 구경 기준)





ㆍWesco Pump는 Boiler Feed Water Pump라고도 불리우며 흡입 토출로 된 케이싱과 케이싱 커버, 임펠러, 베어링 하우징으로 크게 나누어 진다.

ㆍ이 펌프는 축추력이 전혀 없고 펌프 수명이 길며 정밀도가 매우 뛰어난 제품입니다.



ㆍ구조

(주)대영파워펌프 웨스코펌프 DWP



ㆍ원리

(주)대영파워펌프 웨스코펌프 DWP 1

흡입구로부터 찬넬에 흘러들어오는 액체는 회전차의 바키드에서 즉시 가속되고, 전단력에 의하여 그림의 찬넬을 통해서 송출된다.

회전차의 버켓 내에서의 액체의 흐름은 그림과 같으며, 이 과정은  액체가 송출될때까지 에너지가 각 싸이클마타 증가된다.

위의 과정은 몇번이고 되풀이 되면서 반복되면, 이 흐름은 원활하고 지속적이다.


ㆍ규격표시

(주)대영파워펌프 웨스코펌프 DWP 2



ㆍ보일러 급수용, 고압 세척기 스팀 세척.

ㆍ소방 설비 보조, 쿨링 워터 순환용.

ㆍ공업산업 프로세스용, 용제류.



ㆍ재질

(주)대영파워펌프 웨스코펌프 DWP 3


ㆍ성능곡선도

(주)대영파워펌프 웨스코펌프 DWP 4



ㆍ사양

(주)대영파워펌프 웨스코펌프 DWP 5

ㆍ보일러 사용 톤수에 따라 회전차(BC) 설계.

ㆍ보일러 사용 압력(kg/㎠)에 따라 모터 마력수 결정.

ㆍ온도 90~95℃까지 급수가 가능.

ㆍ소형이므로 설치, 점검, 보수가 용이.
