제품명
크로스블로우 휀
모델명
DICS-6001, DICS-6002, DICS-6003, DICS-6004, DICS-6041, DICS-9502, DICS-9503, DICS-9504
사이즈
-
중량
-
제품 상세 정보

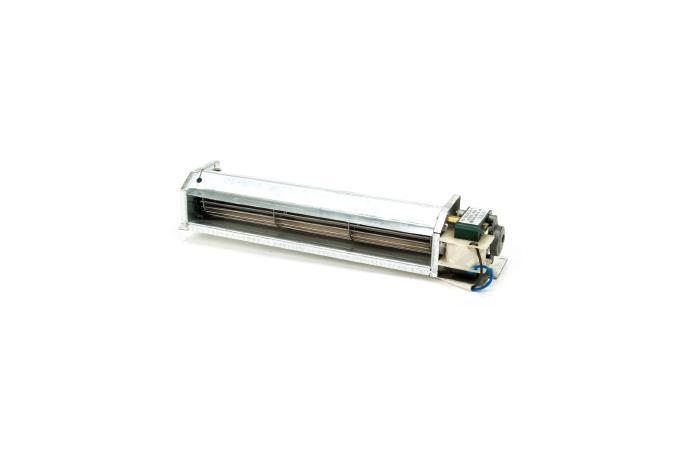

FAN 크로스 블로우 휀
특징 (Characteristics)
긴 형태의 임펠라 형상때문에 공기흐름의 집중이 보다 멀리 전해질 수 있고, 유체가 임펠라를 두번 통과하기 때문에 낮은 회전수에서 높은 정압을 얻으며, 저소음, 저진동을 기본으로 하여 하우징을 설계하여 타 기종의 송풍기와 차별화를 주었다.
외형도 (Outward Drawing)
치수표(Dimension)
| 제품명칭 | A | B | C | D | E | F |
| DICS-6001 | 115 | 140 | 193 | 98 | 90 | 34 |
| DICS-6002 | 205 | 230 | 283 | 98 | 90 | 34 |
| DICS-6003 | 235 | 260 | 313 | 98 | 90 | 34 |
| DICS-6004 | 309 | 334 | 387 | 98 | 90 | 34 |
| DICS-6041 | 360 | 385 | 438 | 98 | 90 | 34 |
외형도 (Outward Drawing)
치수표 (Dimension)
| Product Name | A | B | C | D | E | F | G | H | I | J | K | L | M | N |
| DICS-9502 | 288 | 329 | 376 | 127 | 131 | 43 | 22 | 26 | 345 | 90 | 4Ø-10 | 308 | 90 | 4-Ø11 |
| DICS-9503 | 363 | 404 | 451 | 127 | 131 | 43 | 22 | 26 | 420 | 90 | 4Ø-10 | 383 | 90 | 4-Ø11 |
| DICS-9504 | 433 | 474 | 521 | 127 | 131 | 43 | 22 | 26 | 420 | 90 | 4Ø-10 | 453 | 90 | 4-Ø11 |
