  • 대륜산업

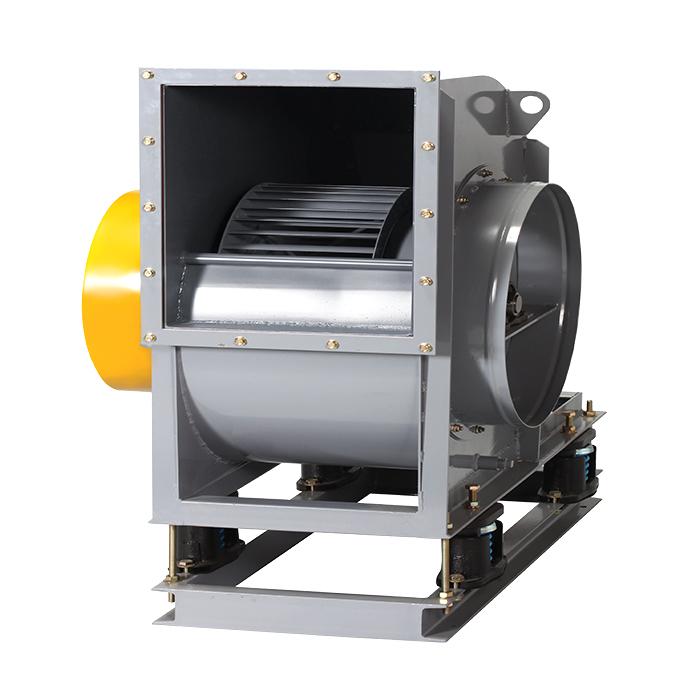

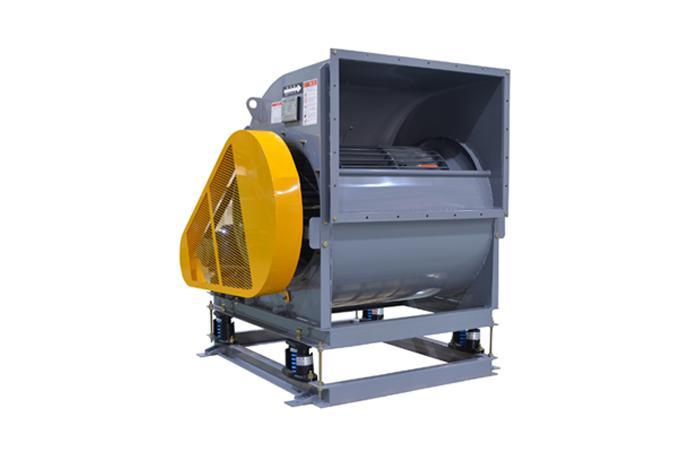

    벨트 구동형 시로코팬
    모델
    DR-SF Series
    시리즈
    DR 환기 송풍기

    제품 소개

    ▣ 특징

    • 익 현장이 짧으며 날개폭이 넓고 익수가 많음
    • 같은 주속도의 다른 FAN보다 풍량이 많음
    • 풍압 60mmAq 이하의 저압에서 저속으로 정숙운전이 가능함
    • 특성곡선상의 정압곡선이 다른 원심형 송풍기에 비하여 완만하기 때문에 풍량변동에 대한 풍압의 변화가 적고, 따라서 여러개의 급ㆍ배기할 경우, 그 일부를 패쇄하여도 큰 영향을 받지 않음
    • 일정회전수 아래에서 소요동력이 풍량의 증가에 따라서 점차 증가됨
    • 다른 원심형 송풍기에 비하여 가격이 저렴함



    ▣ 용도

    • 일반 급ㆍ배기, 송풍 난방, 냉방, 공조용등 그 사용범위가 매우 넓음



    대륜산업 벨트 구동형 시로코팬 DR-SF Series



    벨트 구동형 시로코팬(편흡입)

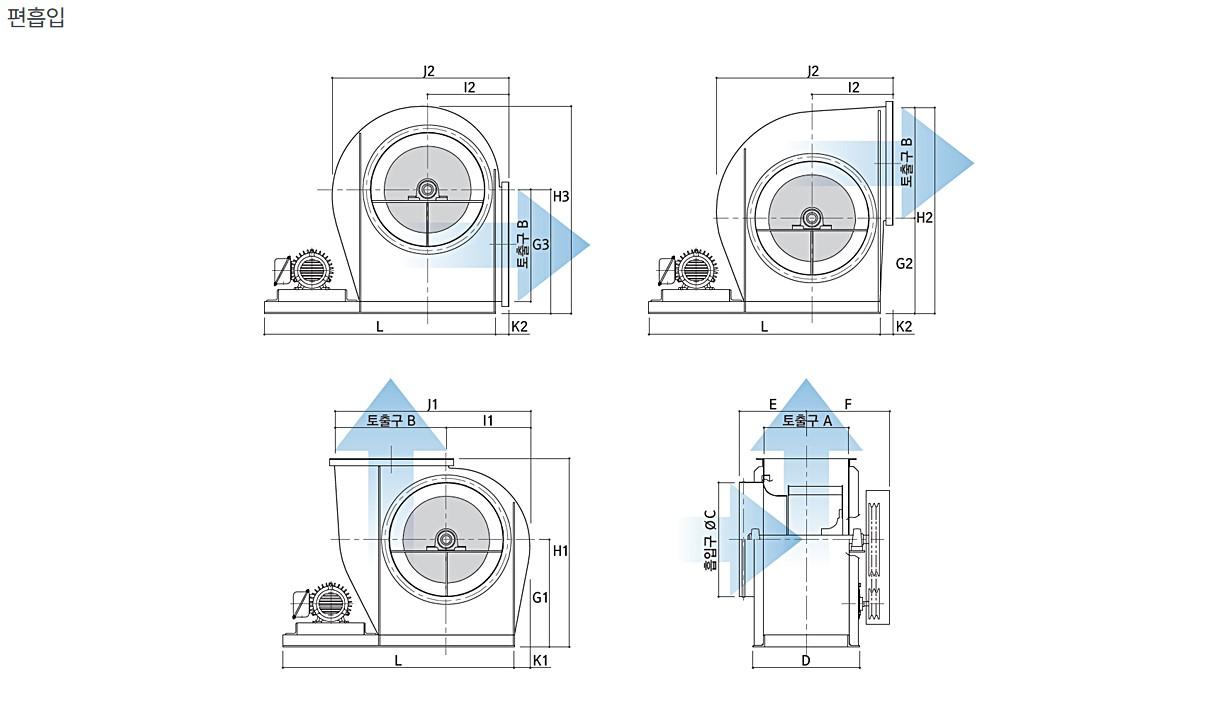

    ▣ 외형도

    대륜산업 벨트 구동형 시로코팬 DR-SF Series 1

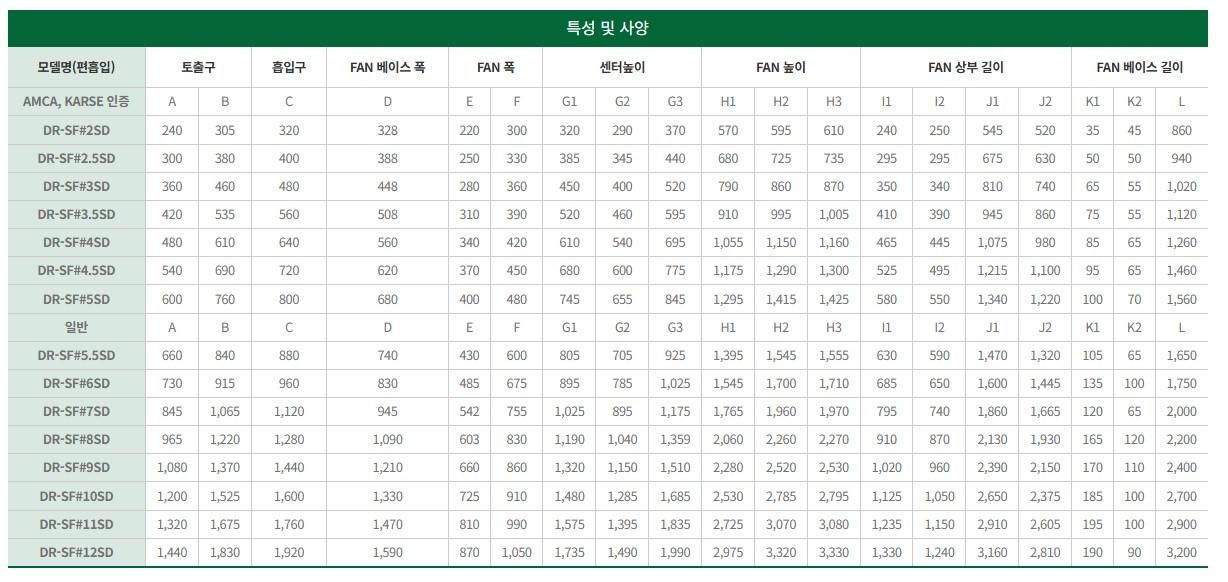

    ▣ 규격표

    (단위:mm)

    MODEL 토출구 흡입구

    FAN

    베이스 폭

    FAN 폭 센터높이 FAN 높이 FAN 상부 길이

    FAN 베이스 길이

    (모터용량에 따라

    길이가 변경됨)

    A B C D E F G1 G2 G3 H1 H2 H3 I1 I2 J1 J2 K1 K2 L
    DR- SF#2SD 240 305 320 328 210 290 310 280 355 550 585 595 240 240 545 510 40 40 850
    DR- SF#2.5SD 300 380 400 388 240 320 385 345 440 660 725 735 295 275 675 610 45 25 950
    DR- SF#3SD 360 460 480 448 280 390 450 400 520 790 860 870 350 340 810 740 65 55 1,020
    DR- SF#3.5SD 420 530 560 508 310 420 520 460 590 910 990 1,000 410 390 940 860 75 55 1,120
    DR- SF#4SD 480 610 640 568 340 470 585 515 670 1,030 1,125 1,135 465 445 1,075 980 85 65 1,210
    DR- SF#4.5SD 540 690 720 620 370 510 680 600 775 1,175 1,290 1,300 525 495 1,215 1,100 95 65 1,360
    DR- SF#5SD 600 760 800 680 400 550 745 655 845 1,295 1,415 1,425 580 550 1,340 1,220 100 70 1,460
    DR- SF#5.5SD 660 840 880 740 430 580 805 705 925 1,395 1,545 1,555 630 590 1,470 1,320 105 65 1,550
    DR- SF#6SD 730 915 960 810 485 620 870 760 1,000 1,520 1,675 1,685 685 650 1,600 1,445 135 100 1,750
    DR- SF#7SD 845 1,065 1,120 945 542.5 710 1,025 895 1,175 1,765 1,960 1,970 795 740 1,860 1,665 120 65 2,000
    DR- SF#8SD 965 1,220 1,280 1,095 602.5 800 1,185 1,035 1,355 2,055 2,255 2,265 910 870 2,130 1,930 165 120 2,150
    DR- SF#9SD 1,080 1,370 1,440 1,210 660 850 1,320 1,150 1,510 2,280 2,520 2,530 1,020 960 2,390 2,150 170 110 2,350

    *상기자료는 사전 예고없이 변경 될 수 있으며 반드시 사전에 확인바랍니다.



    벨트 구동형 시로코팬(양흡입)

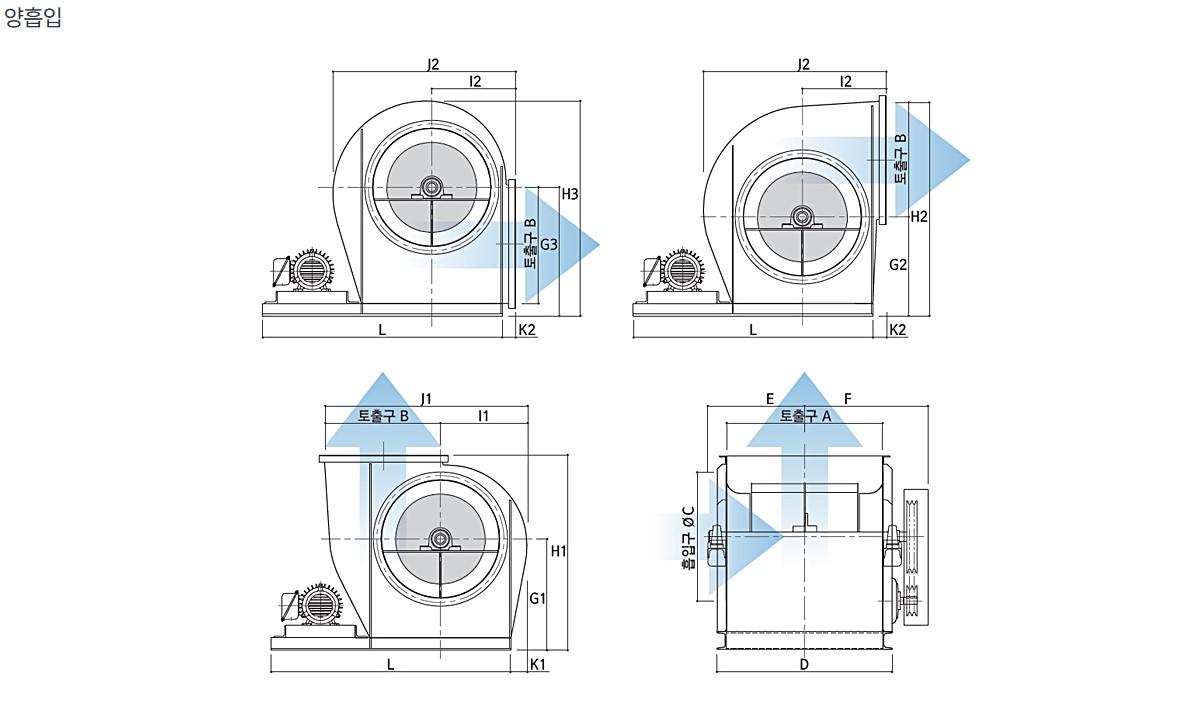

    ▣ 외형도



    대륜산업 벨트 구동형 시로코팬 DR-SF Series 2

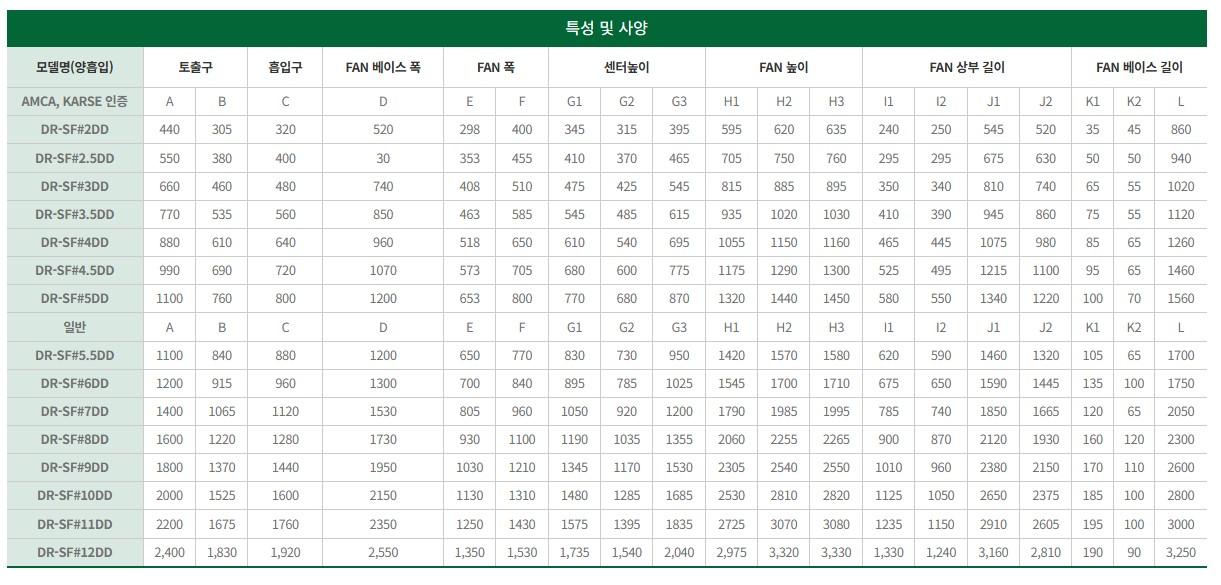

    ▣ 규격표

    (단위:mm)

    MODEL 토출구 흡입구

    FAN

    베이스 폭

    FAN 폭 센터높이 FAN 높이 FAN 상부 길이

    FAN 베이스 길이

    (모터용량에 따라

    길이가 변경됨)

    A B C D E F G1 G2 G3 H1 H2 H3 I1 I2 J1 J2 K1 K2 L
    DR- SF#2DD 440 305 320 520 310 390 335 305 380 575 610 620 240 240 545 510 40 40 850
    DR- SF#2.5DD 550 380 400 630 365 445 410 370 465 685 750 760 295 275 675 610 45 25 950
    DR- SF#3DD 660 460 480 740 430 540 475 425 545 815 885 895 350 340 810 740 65 55 1,020
    DR- SF#3.5DD 770 530 560 850 485 595 545 485 615 935 1,015 1,025 410 390 940 860 75 55 1,120
    DR- SF#4DD 880 610 640 960 540 670 610 540 695 1,055 1,150 1,160 465 445 1,075 980 85 65 1,210
    DR- SF#4.5DD 990 690 720 1,070 595 735 680 600 775 1,175 1,290 1,300 525 495 1,215 1,100 95 65 1,360
    DR- SF#5DD 1,100 760 800 1,180 650 800 745 655 845 1,295 1,415 1,425 580 550 1,340 1,220 100 70 1,460
    DR- SF#5.5DD 1,210 840 880 1,290 705 855 805 705 925 1,395 1,545 1,555 630 590 1,470 1,320 105 65 1,550
    DR- SF#6DD 1,320 915 960 1,400 780 915 870 760 1,000 1,520 1,675 1,685 685 650 1,600 1,445 135 100 1,750
    DR- SF#7DD 1,540 1,065 1,120 1,620 890 1,057.5 1,025 895 1,175 1,765 1,960 1,970 795 740 1,860 1,665 120 65 2,000
    DR- SF#8DD 1,760 1,220 1,280 1,840 1,000 1,197.5 1,185 1,035 1,355 2,055 2,255 2,265 910 870 2,130 1,930 165 120 2,150
    DR- SF#9DD 1,980 1,370 1,440 2,060 1,110 1,300 1,320 1,150 1,510 2,280 2,520 2,530 1,020 960 2,390 2,150 170 110 2,350

    *상기자료는 사전 예고없이 변경 될 수 있으며 반드시 사전에 확인바랍니다.
