(주)대붕이앤씨

(주)대붕이앤씨

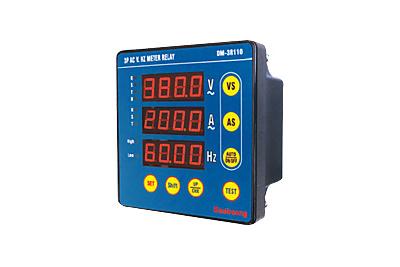

3상 태양광 발전전용 계전기

모델명

시리즈

태양광 발전전용 계전기


구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

대한민국


02-2217-2466

제품 상세 설명

개요

DM-3R110 제품은 태양광 발전전용 콘트롤러 제품으로 3상전압, 전류계를 내장하고 전압 및 주파수를 설정하여 인버터의 비정상 전압 및 비정상주파수를 체크하여 차단기를 동작시켜 한전계통의 선로를 차단시켜주는 계전기이다.



특성 및 사용요령

1. 3상 전압, 전류, 주파수계가 포함된 태양광용 계전기

2. 각상 전압, 주파수 감시 및 결상발생시 계전기 트립기능

3. 0.1 V, 0.1 A, 0.01 HZ 까지 정밀한 계측가능 (1000V, 1000A미만)

4. CT, PT 사용시 배율입력 가능( CT: 1차비, PT: 1차비/2차비 )

5. 각상 전압, 전류 자동전환 오토 디스플레이 기능

6. 보조전원만 인가한 상태에서도 계전기 출력테스트 기능\

7. 트립원인 체크기능: 트립발생시 발생원인요소가 계속 점멸되고 정상상태로 복귀되면 정상으로 디스플레이됨



사양

보조전원 AC100~240V, DC110V 허용입력 AC 0~500V, AC 0~5A
정밀도 F.S ±0.5% of rdg+2 digit 최대허용입력 측정입력의 110%까지
사용주위온도 및 습도 0~55℃, 20~80% 출력사항 접점 접점용량
내전압 (단자 및 외부케이스간) 절연저항 10㏁ 이상(외부단자와 케이스간)
표시범위 측정입력의 110%까지 통신사양(옵션) RS-485 Modbus RTU



결선도

자료 다운로드

도면-대붕이앤씨-태양광 발전전용 계전기-DM-3R110
