(주)대붕이앤씨

(주)대붕이앤씨

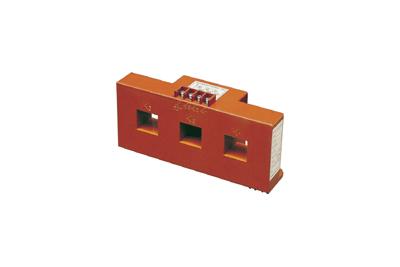

3상 계기용 변류기

모델명

시리즈

Transformers


구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

대한민국


02-2217-2466

제품 상세 설명

3상 계기용 변류기는 배선용 및 누전차단기 조합용으로 단상 변류기의 크기(부피)로 인한 설치의 어려움을 보완하여 간단하게 설치할 수 있는 변류기 입니다. CD-302은 400A 차단기와 조합이 가능합니다.

※ 본 제품은 차단기의 보조부스바가 부착된 상태로 작업 할 경우에 사용하십시요.



Connections



정격

  CD-302
최고전압 / Max Voltage 1150V
주파수 / Frequency 50Hz-60Hz
정밀계급 / Accuracy Class 1.0%
Over Current Factor 40In/1Sec



Specification

  1차전류
Pri. Cur.(A)
2차전류
Pri. Cur.(A)
계급
Class(%)
부담
Burden
중량
Weight(Kg)
Hole Size (mm)
CD-302 400 5 1 15/40 ≒1.5 26x24-3
500 5 1 15/40 ≒1.5 26x24-3
200 5 1 15 ≒1.5 26x24-3
300 5 1 15 ≒1.5 26x24-3
CD-302A 400 5 1 15/40 ≒1.4 26x24-3
500 5 1 15/40 ≒1.4 26x24-3
200 5 1 15 ≒1.4 26x24-3
300 5 1 15 ≒1.4 26x24-3

※ CD-302A 타입은 2ct용입니다.

자료 다운로드

Drawing-Dae Boong Electric-Transformers-3Phaes Current Transformer-CD-302
