비룡전자

비룡전자

Terminal_Block

모델명

시리즈

OEM

구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

제조사/판매자에게 문의 바랍니다.

031-282-3434

제품 상세 설명

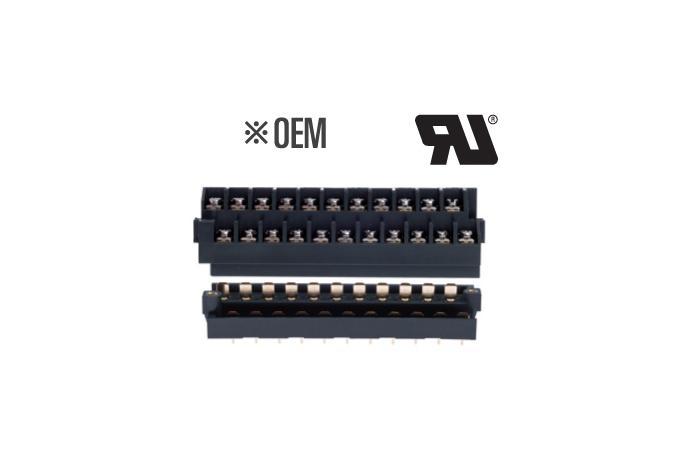

비룡전자 Terminal_Block 762R 2

● Rating : 250V 10A

● Insulation Resistance : More Than 1000MΩ DC 500V

● Withstand Voltage : AC2000V Per Minute

● Wire Size / Range : AWG18~26

● Maximum Acceptable Temperature : -40°C ~ +85°C

비룡전자 Terminal_Block 762R 3

A-B Dimension

P

22

38

A±0.8

92.4

153.4

B±0.8

76.2

137.16

C

+0.3

-0.2









No

Component Part

Material

Standard

Plated

Remark

1

Frame

P.B.T.

UL94V-0

-

Ivory

2

Base

P.B.T.

UL94V-0

-

-

3

Terminal #1

BRASS

C2680R

Au

-

4

Terminal #2

BRASS

C2680R

Au

-

5

Terminal #3

PHOSPHOR BRONZE

C5210

Au

-

6

Terminal #4

PHOSPHOR BRONZE

C5210

Au

-

7

Screw

SWCH10AL

-

-

M3*7

8

Washer

SPCC

-

Ni​

□6 * 6

9

Lock Screw

SWCH10A

-

흑착색

M3 * 9.5

10

E-Ring

SUP

-

Ni​​

Ø5(내경 Ø2)

11

Insert Nut

BRASS

-

-

M3

12

Hexagonal Nut

SWCH10A

-

-

M3
