제품명 Terminal_Blocks
모델명 950DM
시리즈 P.C.B Type
카탈로그
제품소개

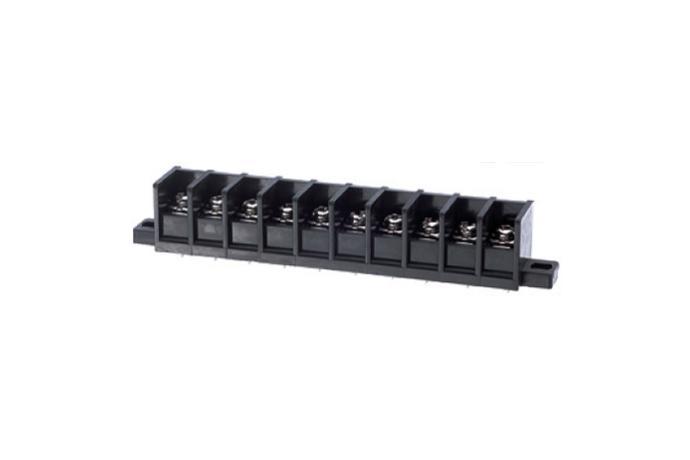

비룡전자 Terminal_Blocks 950DM 2

※ Cover Option


● Rating : 250V 18A

● Insulation Resistance : More Than 1000MΩ DC 500V

● Withstand Voltage : AC2000V Per Minute

● Wire Size / Range : AWG16~22

● Maximum Acceptable Temperature : -40°C ~ +85°C

비룡전자 Terminal_Blocks 950DM 3

A-B-C Dimension

 P

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

 16

17

18

19

20

 A±0.8

-

36.5

46

55​.5​

65

74​.5​

84

93​.5​

103

112​.5​

122

131​.5​

141

150​.5​

160

169​.5​

179

188​.5​

198

207​.5​

 B±0.5

 -

28​.5​

38

47​.5​

57

66​.5​

76

85​.5​

92

104​.5​

114

123​.5​

133

142​.5​

152

161​.5​

171

180​.5​

190

199.5​

 C±0.5

 -

9.5​

19

28.5​

38

47.5​

57

66.5​

76

85.5​

95

104.5​

114

123.5​

133

142.5​

152

161.5​

171

180.5





 NO

 Component Part

 Material

 Standard

 Plated

 Remark

 1

 Frame

 P.B.T.

 UL94V-0

 -

 -

 2

 Terminal

 BRASS

 C2680R

 Sn

 -

 3

 Screw

 SWCH10A

 -

 Ni

 M3.5 * 8

 4

 WASHER

SPCC

-

Ni

□7.2 * 7.2
