비룡전자
Terminal_Blocks
모델명
시리즈

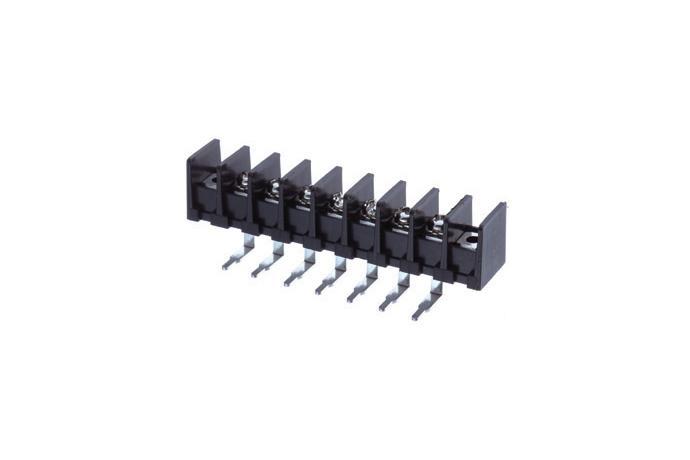

P.C.B Type
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
※ Cover Option
● Rating : 250V 10A
● Insulation Resistance : More Than 1000MΩ DC 500V
● Withstand Voltage : AC2000V Per Minute
● Wire Size / Range : AWG18~26
● Maximum Acceptable Temperature : -40°C ~ +85°C
A-B Dimension
|
P |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
|
A±0.8 |
- |
32.18 |
39.80 |
47.42 |
55.04 |
62.66 |
70.28 |
77.90 |
85.52 |
93.14 |
100.76 |
108.38 |
116.0 |
123.62 |
131.24 |
138.86 |
146.48 |
154.10 |
161.72 |
169.34 |
176.96 |
184.58 |
192.20 |
199.82 |
207.44 |
215.06 |
222.68 |
230.3 |
|
B±0.5 |
- |
22.86 |
30.48 |
38.10 |
45.72 |
53.34 |
60.96 |
68.58 |
76.2 |
83.82 |
91.44 |
99.06 |
106.68 |
114.3 |
121.92 |
129.54 |
137.16 |
144.78 |
152.46 |
160.02 |
167.64 |
175.26 |
182.88 |
190.5 |
198.12 |
205.74 |
213.36 |
220.98 |
|
NO |
Component Part |
Material |
Standard |
Plated |
Remark |
|
1 |
Frame |
P.B.T. |
UL94V-0 |
- |
- |
|
2 |
Terminal |
BRASS |
C2680R |
Sn |
- |
|
3 |
X-Terminal |
SPCC |
- |
Sn |
- |
|
4 |
Screw |
SWCH10A |
- |
Ni |
M3 * 6 |
|
5 |
WASHER |
SPCC |
- |
Ni |
□6 * 6 |
