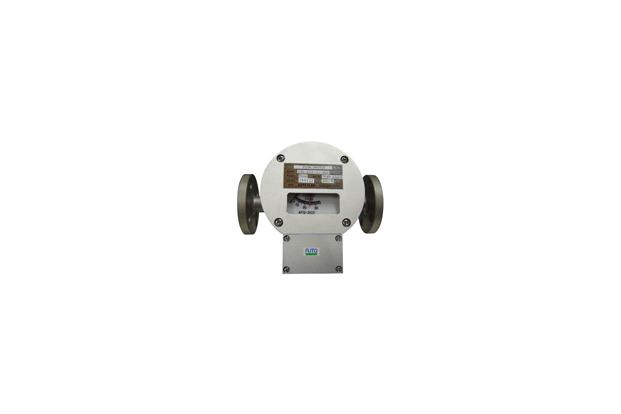

관로중의 유체의 흐름 상태와 유체의 색 혼입물의 유무등을 감시, 대략적인 유량계측의 기능을 포함하여 다방면에 이용되는 Flapper식 유량감시계입니다. 용도에 따라 자기 결합 방식을 이용한 경보접점식, 투명유리를 이용한 일반적인 Sight Flow 등 다량의 품종을 갖추고 있습니다.





원리

유량 검출은 면적식 유량계의 원리를 응용한 것으로 관로는 Spring이 들어 있는 각도 변위가 가능한 Flapper의 전후에 차압이 발생합니다. 이 차압의 힘 때문에 Flapper는 위치가 변하지만 이 변위에 의한 유체가 통과하는 면적과 Flapper의 힘이 변화하고 차압에 의한 힘과 일치하는 위치에서 Flapper는 멈춥니다. 내부의 크기 형상들을 적당하게 해 줌으로써 유량과 Flapper의 각도 변화가 비례됩니다.





원리도





형식선정





설치방법







설치시 유의사항

①흐르는 방향

수직 수평 배관 등 어느 쪽이든 제작이 가능하며 주문 시 그림을 참고 해 주십시오.



②배관에 부착요령

수평배관 부착시 그림과 같이 눈금면이 수직이 되도록 설치해 주십시오.







비고

1. 정도 : ±5% F.S

2. 구조 : 옥외방수용

3. 접속 :  AFG-N : Screw, AFG-F : Flange (표준폼 JIS 10K RF)







특징

1. 유체의 흐름 사항을 간단히 감시할 수 있습니다.

2. 유체의 계측은 고 정도에서 가능합니다.

3. 투명액체에 최적입니다.





납기

1. 표준폼은 10일이내

2. 툭수 사양은 문의하여 주십시오,
