Forged Type Manual Diaphragm Valve

모델명

시리즈

Valve


구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

제조사/판매자에게 문의 바랍니다.


031-352-2301

제품 상세 설명

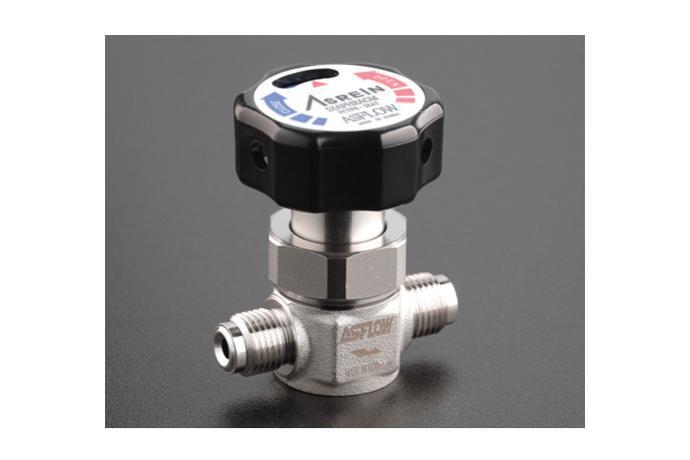

ASFLOW Forged Type Manual Diaphragm Valve

PRODUCT SIZE CONNECTION GRADE MATERIAL
FDV Manual Diaphragm Valve (Forged Body) 04 1/4″ MV Male B BA 316LS SUS316L Single melt
06 3/8″ FV Female E EP 316LD SUS316L Double melt
08 1/2″ LOK Lok     304 SUS304
12 3/4″ BW Butt Weld
Product Dimension (mm)
Model Connection Size A B C D E F G H
ASFLOW Forged Type Manual Diaphragm Valve  1 Male 1/4″ 57 28 65 11 45 17
3/8″ 77 38 79 16 45 28
1/2″ 77 38 79 16 45 28
3/4″ 122 38 85 22 45 28
ASFLOW Forged Type Manual Diaphragm Valve  2 Female 1/4″ 78 28 65 11 45 17
3/8″ 104.6 38 79 16 45 28
1/2″ 104.6 38 79 16 45 28
3/4″ 122 38 85 22 45 28
ASFLOW Forged Type Manual Diaphragm Valve  3 Lok 1/4″ 55 28 65 11 45 17
3/8″ 70 38 79 16 45 28
1/2″ 70 38 79 16 45 28
3/4″ 84 38 85 22 45 28
ASFLOW Forged Type Manual Diaphragm Valve  4 Butt Weld 1/4″ 54 28 65 11 45 17
3/8″ 69 38 79 16 45 28
1/2″ 69 38 79 16 45 28
3/4″ 150 38 85 22 45 28
