    제품 소개

    아진엑스텍 RTEX  16

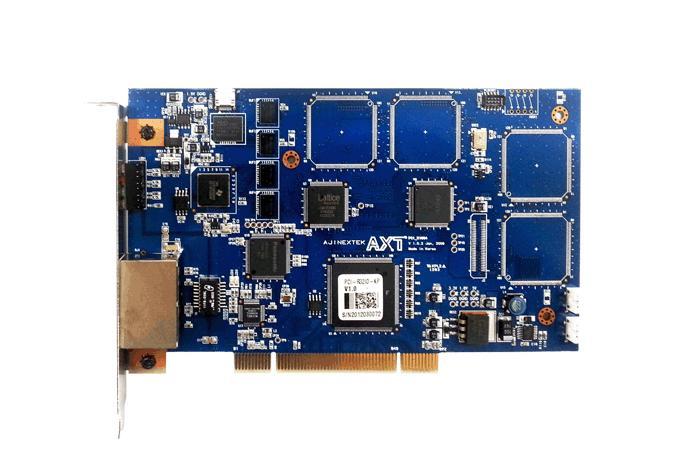

    ㆍ RTEX (Real time Express) 마스터 보드
    ㆍ 기본 16 Axes (20, 24, 28, 32 Axes 확장가능)
    ㆍ RTEX Standard Servo Profile, Standard I/O Profile 지원
    ㆍ 최대 32 RTEX Slave Module 제어
    ㆍ 32노드 기준 0.5ms마다 정보 업데이트 가능
    ㆍ 모션 구동 방식
      (지정 거리 구동, 조그 구동, 신호 검출 구동, 보간 구동, 속도/거리 오버라이드)
    ㆍ 모션 동기 구동 (2~4축 직선 보간, 2축 원호 보간, 연속보간 지원)
    ㆍ 펌웨어 업그레이드 지원
    ㆍ EzSoftware UC 소프트웨어 제공

    아진엑스텍 RTEX  17

    아진엑스텍 RTEX  18



    아진엑스텍 RTEX  19

    ㆍ Real time Express (Panasonic 분산 네트워크 규격)
    ㆍ IO전용 마스터 보드
    ㆍ 최대 32 RTEX Slave Module 제어
    ㆍ RTEX Standard I/O Profile 지원
    ㆍ 1mSec, 500uSec 마다 32 모듈 전체 정보 경신 (선택가능)
    ㆍ 펌웨어 업그레이드 지원
    ㆍ EzSoftware UC 소프트웨어 제공

    아진엑스텍 RTEX  20



    아진엑스텍 RTEX  21

    ㆍ Panasonic RTEX(Realtime Express) 기반 2축 / 4축 모션 슬레이브 모듈
    ㆍ 100Mbps Full duplex
    ㆍ 다양한 펄스 출력 방식 및 엔코더 입력 지원
    ㆍ 펄스 기반 서보 드라이브 및 스텝 드라이브 인터페이스 내장
    ㆍ 제품 상태 표시 LED 내장
    ㆍ EzSoftware UC 소프트웨어 제공
    아진엑스텍 RTEX  22

    아진엑스텍 RTEX  23



    아진엑스텍 RTEX  24

    ㆍ 100Mbps Full duplex
    ㆍ RTEX 기반 2ch 카운터 슬레이브 모듈
    ㆍ 카운터 입력 2ch(Max. 4MHz)
    ㆍ Trigger 출력 2ch(Differential, TTL, Open-collector)
    ㆍ 제품 상태 표시 LED 내장
    ㆍ Ezsoftware UC 소프트웨어 제공

    아진엑스텍 RTEX  25

    아진엑스텍 RTEX  26



    아진엑스텍 RTEX  27

    ㆍ RTEX기반 Slave 32ch 디지털 입력 기능 모듈
    ㆍ RTEX통신 Master 보드인 PCI-RXX04에 연결하여 사용
    ㆍ 최대 32개 Slave 모듈 연결 가능 (모듈ID 셋팅)
    ㆍ 디지털 입력 32 ch 내장 (최소 2mA 이상/접점, 24V 레벨)
    ㆍ 제품 상태 표시 LED 내장
    ㆍ EzSoftware UC 소프트웨어 제공

    아진엑스텍 RTEX  28



    아진엑스텍 RTEX  29

    ㆍ RTEX기반 Slave 32 ch 디지털 출력 기능 모듈
    ㆍ RTEX통신 Master 보드인 PCI-RXX04에 연결하여 사용
    ㆍ 최대 32개 Slave 모듈 연결 가능 (모듈ID 셋팅)
    ㆍ 디지털 출력 32 ch 내장 (최대 50mA 이하/접점, 24V 레벨)
    ㆍ 32ch 모두 사용할 경우 최대 1600mA (점당 50mA * 32점) 이상의 전류를 흘리지 않도록 시스템 구성시 주의
    ㆍ 제품 상태 표시 LED 내장
    ㆍ EzSoftware UC 소프트웨어 제공

    아진엑스텍 RTEX  30



    아진엑스텍 RTEX  31

    ㆍ RTEX기반 Slave 16/16 ch 디지털 입출력 기능 모듈
    ㆍ RTEX통신 Master 보드인 PCI-RXX04에 연결하여 사용
    ㆍ 최대 32개 Slave 모듈 연결 가능 (모듈ID 셋팅)
    ㆍ 디지털 입력 16 ch 내장 (최소 2mA 이상/접점, 24V 레벨)
    ㆍ 디지털 출력 16 ch 내장 (최대 50mA 이하/접점, 24V 레벨)
    ㆍ 제품 상태 표시 LED 내장
    ㆍ EzSoftware UC 소프트웨어 제공

    아진엑스텍 RTEX  32



    아진엑스텍 RTEX  33

    ㆍ RTEX기반 Slave 16 ch 아날로그 입력 기능 모듈
    ㆍ RTEX통신 Master 보드인 PCI-RXX04에 연결하여 사용
    ㆍ 각 최대 32개 Slave 모듈 연결 가능 (모듈ID 셋팅)
    ㆍ 제품 상태 표시 LED 내장
    ㆍ EzSoftware UC 소프트웨어 제공

    아진엑스텍 RTEX  34



    아진엑스텍 RTEX  35

    ㆍ Panasonic RTEX(Realtime Express) 프로토콜 기반 아날로그 출력 8ch 슬레이브 모듈
    ㆍ 100Mbps Full deplex
    ㆍ 아날로그 출력 8ch (전압 모드)
    ㆍ 제품 상태 표시 LED 내장
    ㆍ EzSoftware UC 소프트웨어 제공

    아진엑스텍 RTEX  36
