  • (주)아진엑스텍

    MLII
    모델
    -
    시리즈
    Network

    제품 소개

    아진엑스텍 MLII  9

    ㆍ MECHATROLINK-II 마스터 보드 (YASKAWA 분산 네트워크 규격)
    ㆍ MECHATROLINK-II Standard Servo Profile, Standard I/O Profile 지원
    ㆍ 기본 16Axes (최대 30Axes 확장 가능)
    ㆍ 최대 30노드 제어 지원
    ㆍ 30노드 기준 1.0ms마다 정보 업데이트 가능
    ㆍ 모션 구동 방식
      (지정 거리 , 조그, 신호 검출, 보간,  MPG, 속도/거리 오버라이드)
    ㆍ 모션 동기 구동
      (2~4축 직선 보간, 2축 원호 보간, 연속보간, 3축 헬리컬 보간)
    ㆍ 모션 구동 가감속 모드
      (대칭 사다리꼴, 대칭 S자, 비대칭 사다리꼴, 비대칭 S자 구동)
    ㆍ 펌웨어 업그레이드 지원
    ㆍ EzSoftware UC 소프트웨어 제공
    ㆍ Slave Devices (Yaskawa)
      -JEPMC-AN2900 : A/D 입력 아날로그 모듈 -10 ~ 10V, 4ch
      -JEPMC-AN2910 : D/A 출력 아날로그 모듈 -10 ~ 10V, 2ch
      -JEPMC-PL2910 : Pulse 출력 모듈 2ch
      -JEPMC-IO2330 : 입/출력 64-point 모듈
      -SGDV-xxxx11A (Σ – V MLII Series)
        Motor(SGMJV, SGMAV, SGMPS, SGMGV, SGMSV, SGMCS)
    아진엑스텍 MLII  10

    아진엑스텍 MLII  11





    아진엑스텍 MLII  12

    ㆍ ML-II용  Slave 디지털 Input/Output 기능 확장모듈
    ㆍ 최대 30개의 Slave 모듈 연결 가능 (노드ID 세팅)
    ㆍ 96점 디지털 입출력 제어
      (입력 최소 2mA 이상/접점, 출력 최대 50mA 이하/접점, 24V 레벨)

    아진엑스텍 MLII  13



    아진엑스텍 MLII  14

    ㆍ 아날로그 입력 모듈 (±10 V, 4 CH)

    아진엑스텍 MLII  15



    아진엑스텍 MLII  16

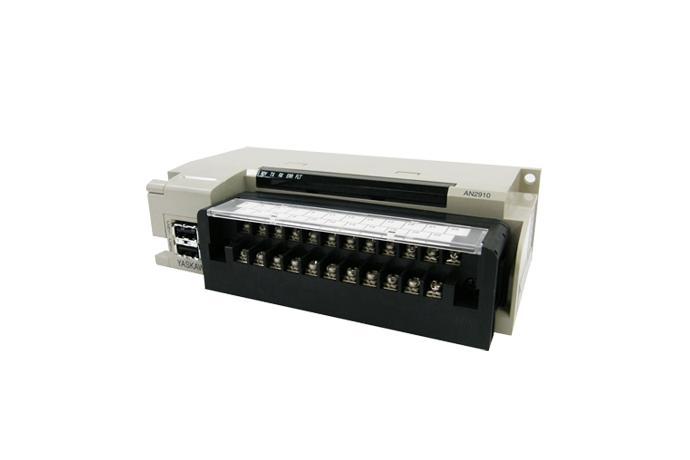

    ㆍ 아날로그 출력 모듈 (±10 V, 2 CH)

    아진엑스텍 MLII  17



    아진엑스텍 MLII  18

    ㆍ 펄스 출력 모듈 (2 CH)

    아진엑스텍 MLII  19



    아진엑스텍 MLII  20

    ㆍ 64점 입/출력 모듈

    아진엑스텍 MLII  21



    아진엑스텍 MLII  22

    ㆍ Σ – V MLII Series
    ㆍ Motor (SGMJV, SGMAV, SGMPS, SGMGV, SGMSV, SGMCS)

    아진엑스텍 MLII  23
