Motion Module

모델명

시리즈

Board (Module)


구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

제조사/판매자에게 문의 바랍니다.


053-593-3700

제품 상세 설명

아진엑스텍 Motion Module  11


ㆍ 1축 펄스 출력형 모션 제어 기능 모듈
ㆍ CAMC Series의 CAMC-FS 탑재
ㆍ 축당 범용 입출력 4/4 ch 내장
ㆍ Add-On 방식으로 베이스 보드에 장착하여 사용
ㆍ 지정 펄스 수, 연속, 신호 검출 구동 모드 지원
ㆍ One/Two pulse 출력 방식 지원
ㆍ 대칭 사다리꼴, S자 속도 프로파일 자동 생성
ㆍ 28 bit Up/Down Encoder Counter 내장
ㆍ 속도 및 위치 Override 기능
ㆍ 외부 센서 입력에 의한 출력 신호 제어 기능
ㆍ 기계적인 OVER-RUN 방지 기능
ㆍ 현재 위치 및 이동거리 실시간 모니터 기능

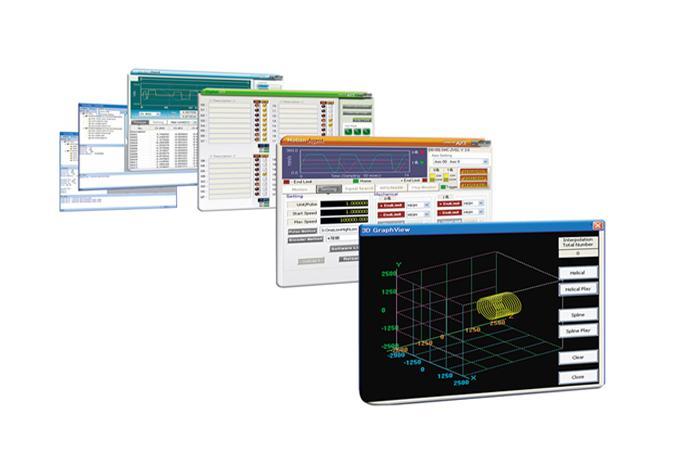

ㆍ EzSoftware AXT 소프트웨어 제공
 아진엑스텍 Motion Module  12

아진엑스텍 Motion Module  13


아진엑스텍 Motion Module  14

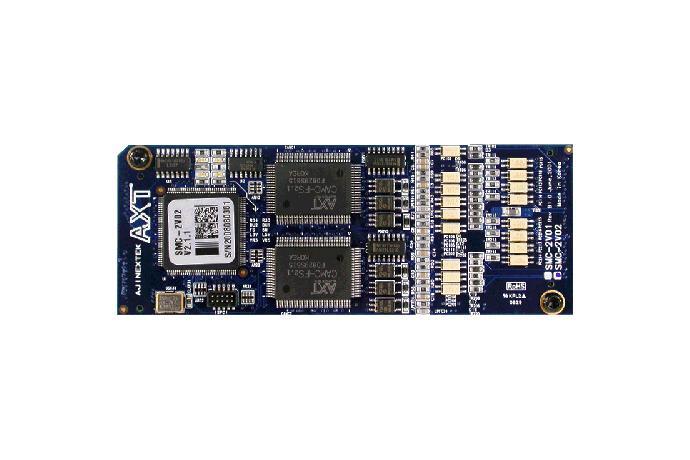

ㆍ 2축 펄스 출력형 모션 제어 기능 모듈

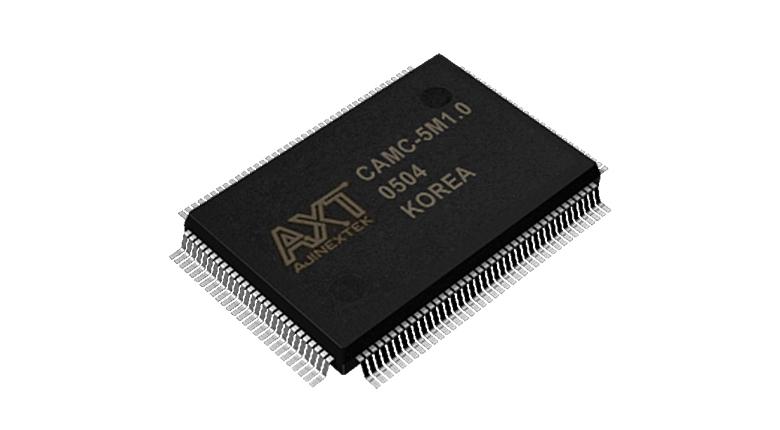

ㆍ CAMC Series의 CAMC-5M 2개탑재
ㆍ 축당 범용 입출력 4/4 ch 내장
ㆍ Add-On 방식으로 베이스 보드에 장착하여 사용
ㆍ 지정 펄스 수, 연속, 신호 검출 구동 모드 지원
ㆍ One/Two pulse 출력 방식 지원
ㆍ 대칭 사다리꼴, S자 속도 프로파일 자동 생성
ㆍ 28 bit Up/Down Encoder Counter 내장
ㆍ 속도 및 위치 Override 기능
ㆍ 외부 센서 입력에 의한 출력 신호 제어 기능
ㆍ 기계적인 OVER-RUN 방지 기능
ㆍ 현재 위치 및 이동거리 실시간 모니터 기능
ㆍ EzSoftware AXT 소프트웨어 제공

아진엑스텍 Motion Module  15

아진엑스텍 Motion Module  16



아진엑스텍 Motion Module  17

ㆍ 2축 펄스 출력형 모션 제어 기능 모듈
ㆍ CAMC Series의 CAMC-FS 탑재
ㆍ 축당 범용 입/출력 6/6 ch 내장
ㆍ Add-On 방식으로 베이스 보드에 장착하여 사용
ㆍ 지정 펄스 수, 연속, 신호 검출, MPG 구동 모드 지원
ㆍOne/Two pulse 출력 방식 지원
ㆍ 대칭/비대칭 사다리꼴, S자 속도 프로파일 자동 생성
ㆍ 32 bit Up/Down Encoder Counter 내장
ㆍ 속도 및 위치 Override 기능
ㆍ 외부 센서 입력에 의한 출력 신호 제어 기능
ㆍ 기계적인 OVER-RUN 방지 기능
ㆍ 현재 위치 및 이동거리 실시간 모니터 기능
ㆍ EzSoftware AXT 소프트웨어 제공

아진엑스텍 Motion Module  18

아진엑스텍 Motion Module  19



아진엑스텍 Motion Module  20

ㆍ 2축 펄스 출력형 모션 제어 기능 모듈

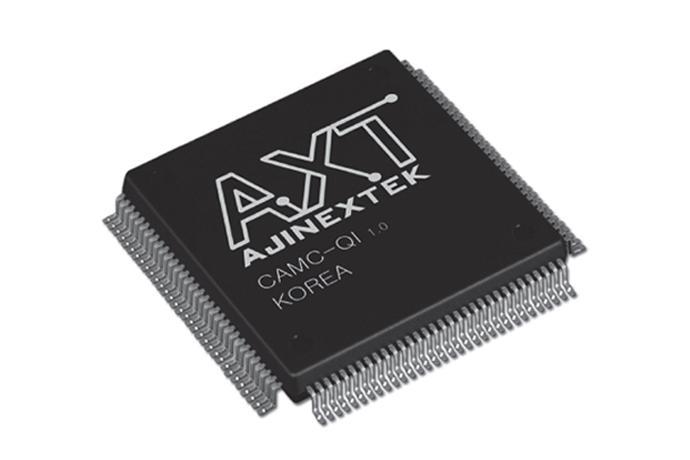

ㆍ CAMC Series의 CAMC-QI 탑재
ㆍ 축당 범용 입/출력 6/6 ch 내장
ㆍ Add-On 방식으로 베이스 보드에 장착하여 사용
ㆍ 지정 펄스 수, 연속, 신호 검출, MPG, 보간 구동 모드 지원
ㆍ One/Two pulse 출력 방식 지원
ㆍ 대칭/비대칭 사다리꼴, S자 속도 프로파일 자동 생성
ㆍ 28 bit Up/Down Encoder Counter 내장
ㆍ 최대 100mA 출력 드라이버 접점 제공
ㆍ 속도 및 위치 Override 기능
ㆍ 외부 센서 입력에 의한 출력 신호 제어 기능
ㆍ 기계적인 OVER-RUN 방지 기능
ㆍ 현재 위치 및 이동거리 실시간 모니터 기능
ㆍ EzSoftware UC 소프트웨어 제공

아진엑스텍 Motion Module  21

아진엑스텍 Motion Module  22
