U-MIN TECH

U-MIN TECH

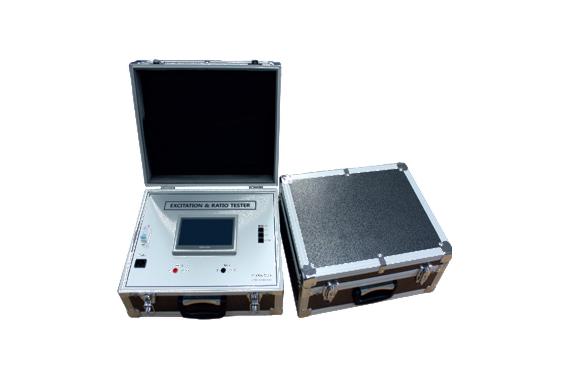

PORTABLE EXCITATION & CT/PT RATIO ERROR TESTER (1P)

Model

Series

EXCITATION & CPT RATIO TESTER


Transaction Process

Please contact Komachine.

Payment

Please contact Komachine.

Delivery

Please contact Komachine.

Shipment

Please contact Komachine.

Origin

Please contact Komachine.


Description

PORTABLE EXCITATION & CT/PT RATIO ERROR TESTER (1P)
MODEL : UM-EXC231-7 BASIC



MEASUREMENT RANGE

PT, VT SINGLE PHASE (1P2W)
- RATIO : 1~210

WINDOW CT - 1~400(1TURN) OF RATIO
                         1~800(2TURN) OF RATIO

DIRECT CT - 1~250 OF RATIO

 Knee Point mEASUREMENT (Simul taneous measur ement)
  - IEC 60044-1
  - IEC 60044-6
  - IEC 61869-2
  - ANSI 30
  - IEE C57.13

Excitation test measurement
  - 5A 2.5VA 5P10, 5P20
  - 5A 5VA 5P10, 5P20
  - 5A 15VA 5P10, 5P20
  - 5A 40VA 5P10, 5P20
  - 1A 2.5VA 5P10, 5P20
  - 1A 5VA 5P10, 5P20
  - 1A 15VA 5P10

MEASUREMENT ERROR

±0.2% OF RATIO

TEST OUTPUT VOLTAGE

0.8V~39.5V (12STEP)±20%

EXC RANAGE : MAX 200V MIN 20V

HMI LCD 7 INCH
CASE HARD CASE
SIZE(mm) W 450 x D 180 x H 350
WEIGHT(KG) 11

- USB MEMORY AVAILABLE

- TEST LEAD CABLES 4EA
