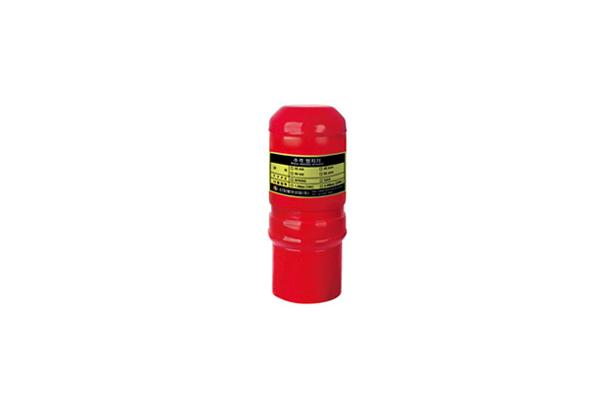

수격 방지기 (스프링식)

Model

Series

-


Transaction Process

Please contact Komachine.

Payment

Please contact Komachine.

Delivery

Please contact Komachine.

Shipment

Please contact Komachine.

Origin

Please contact Komachine.


Description

수격 방지기 (스프링식) 10kgf/cm² ,20kgf/cm² [1MPa],[2MPa]

아파트, 호텔, 단독주택 등 주거용 건물과 상업용 건물의 소방용 배관에 적용한다.


▶ 워터 해머 현상 관로에서 유속이 급격히 변화되면 그에 따라 관내 압력의 상승 또는 강하하는 현상을 수충격(Water Hammer)현상 이라 한다.






특징

●수격방지기는 워터해머를 흡수 또는 방지할 목적으로 만들어진 기계적 장치이며, 그 종류는 크게 4가지(스프링식, 가스(에어)식, 다이아후렘식, 피스톤식)로 분류하며 본 제품은 스프링식이다.

●수격 방지기의 방식 장단점
  - 스프링식: 단순한 구조라 고장이 적고 가격이 저렴하다는 장점이 있으나 소음 발생 요인이 다소 있다.

●워터해머 주요 발생 원인
  - 펌프의 기동시에 출구측에 배압이 작용하는 경우
  - 펌프의 정지에 따라 펌프 토출구에 순간적으로 진공부분이 발생하고 상승중이던 유체가 진공 부위를 타격하면서 발생하는 경
  - 주 로 밸브의 급 폐쇄, 펌프가 정지하여 첵크밸브가 급폐쇄 됨으로서 발생되며, 유속의1 4배에 해당하는 충격파로, 주요 배관게통과 기계적 장치 등에 치명적인 손상을 주게한다.




사양

형식NOSI-1801SI-1806SI-1806sSI-1807SI-1807s
적 용 유 체
적 용 압 력MAX, 10kgf/㎠MAX, 10kgf/㎠MAX, 20kgf/㎠
적 용 온 도0℃ ~ 60℃
내 압 시 험수압MAX, 20kgf/㎠수압MAX, 20kgf/㎠수압MAX, 30kgf/㎠
접 속 방 식KS 관용평행나사(PF)KS 10K FF 플랜지KS 20K RF 플랜지
주요
재질
BODYSS275(일반 구조용 압연 강제)STS304SS400STS304
SPRINGSWPSTS304SWPSTS304




단면도





치수

UNIT : mm

형식NO

SI-1801

SI-1806, 1807, 1806S, 1807S

SIZE

H1

H1(참고)

D

d

H1

H1(참고)

D

32A(1 1/4")

134

74

Ø61

PF 1 1/4"

-

-

-

40A(1 1/2")

155

74

Ø61

PF 1 1/2"

135

74

Ø61

50A(2")

162

74

Ø61

PF 2"

135

100

Ø61

65A(2 1/2")

200

100

Ø77

PF 2 1/2"

140

100

Ø77

80A(3")

215

109

Ø90

PF 3"

150

109

Ø90

100A(4")

240

127

Ø115

PF 4"

164

127

Ø115

125A(5")

-

-

-

180

135

Ø140

150A(6")

-

-

-

200

156

Ø166

200A(8")

-

-

-

250

220

Ø317


※ 사용압력 20kgf/cm² 이상은 주문사양 입니다.
