SHINIL VALVE

SHINIL VALVE

물용 자동공기배출 밸브

Model

Series

-


Transaction Process

Please contact Komachine.

Payment

Please contact Komachine.

Delivery

Please contact Komachine.

Shipment

Please contact Komachine.

Origin

Please contact Komachine.


Description

물용 자동공기배출 밸브 10kgf/cm² ,20kgf/cm² [1MPa],[2MPa]

입상관이나 급수 Tank 등 배관내에 생기는 공기를 자동으로 연속 배출시켜 온수순환을 원활하게 하고 첵크 기능이 내장되어 있어 외부 공기가 배관내로 역유입되는것을 방지하는 혁신적인 제품이다.

※ 위생안전기준인증제품은 SI-701,702입니다.


실용신안등록
한국산업규격인증 (KSB 2373)







특징

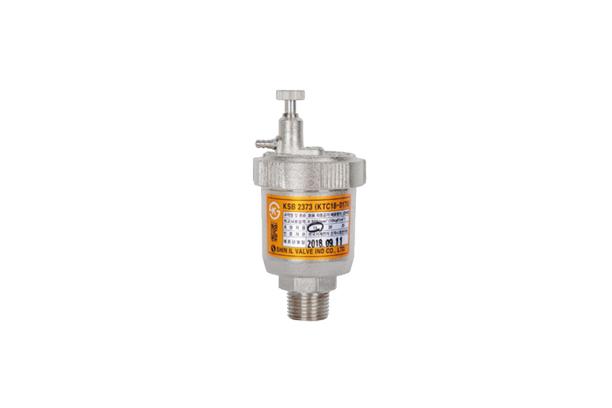

- SI-701은 KS인증제품(KSB 2373)으로 자동 공기배출이 연속적으로 아주 원활하다.

- 공기가 배출되는 Seat부가 Soft한 구조로 되어 있어 밀폐가 확실하고 누수가 전혀없다

- 첵크기능이 내장되어 있어 급수 및 순환펌프 정지시나 유체의 압력저하시 Air 배출구를 통해 외부공기가 배관내로역 유입되는 것을 방지한다.(실용신안등록)

- 몸체는 황동단조품으로 내압성이 강하며 내·외부에 니켈도금을 하여 부식이 없고 외관이 미려하다.

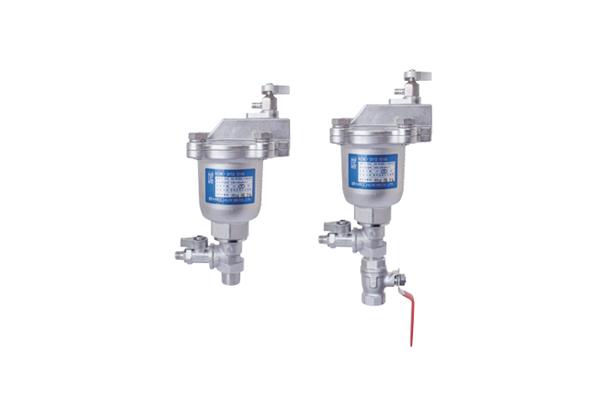

- SI-702는 EM인증품으로 고압용(20K)에 사용되며 대용량 공기배출이 가능하고몸체 및 내부품은 Stainless steel로 되어 있어 내식성, 내구성이 우수하다.


▶ KS인증제품은 SI-701 15mm~25mm 까지입니다.

▶ 자동공기배출 밸브 입구측에 사용되는 볼밸브는 내경 Ø11.0이상 (Full Bore Type)이 되는 제품을 사용해야 에어 배출량이 우수하다

▶ SI-703, 704는 가격이 저렴하며 취급이 간편하고 공기배출도 원활하다.




사양

형식 NO

SI-701

SI-702

SI-703

SI-704

SI-704A

적 용 유 체

냉ㆍ온수, 중온수

적 용 압 력

MAX,

1Mpa(10kgf/㎠)

MAX,

2Mpa(20kgf/㎠)

MAX,

1Mpa(10kgf/㎠)

MAX,

1Mpa(10kgf/㎠)

MAX,

1.6Mpa(16kgf/㎠)

적 용 온 도

0˚C ~ 120˚C

내 압 시 험

수압MAX,

2Mpa(20kgf/㎠)

수압MAX,

3Mpa(30kgf/㎠)

수압MAX,

2Mpa(20kgf/㎠)

수압MAX,

2Mpa(20kgf/㎠)

수압MAX,

2.4Mpa(24kgf/㎠)

접 속 방 식

KS 관용테이퍼

숫나사(R)

KS 관용테이퍼

암나사(Rc)

KS 관용테이퍼

숫나사(R)

BODY

FORGED BRASS

SSC13

FORGED BRASS

COVER

FORGED BRASS

SSC13

FORGED BRASS

FLOAT

P.P

P.P or STS 304

P.P

PACKING & O-RING

EPDM or SILICONE






단면도





설치예 및 설치시 주의사항

배관시 수직으로 설치한다. (±5˚이내)

배관내의 굴곡이 심한 부분 등 공기가 갇히기 쉬운 높은 곳에 설치한다.

수평배관 중간에 설치할 경우 Tee를 사용하고 반드시 공기포집관을 만들어 배관한다.

보수 및 점검시 오작동 방지를 위해 Air Vent 앞에 반드시 스트레이너와 밸브를 설치한다.

# Air Vent 작동 원리상 공기가 배출될 때 순간적으로 약간의 물이 떨어질 수 있다.




공기배출용량표





치수

형식 NO

SI-701

SI-702

SI-703

SI-704

SI-704A

SIZE

D

H

d

D

H

d1

D

H

d

D

H

d

D

H

d

10A

-

-

-

-

-

-

48

92

R3/8"

-

-

-

-

-

-

15A

53

115

R1/2"

104

161

Rc1/2"

48

94

R1/2"

53

113

R1/2"

52

106

R1/2"

20A

55

122

R3/4"

104

161

Rc3/4"

-

-

-

53

119

R3/4"

-

-

-

25A

55

126

R1″

104

161

Rc1″

-

-

-

-

-

-

52

119

R1″
