SHINIL VALVE

SHINIL VALVE

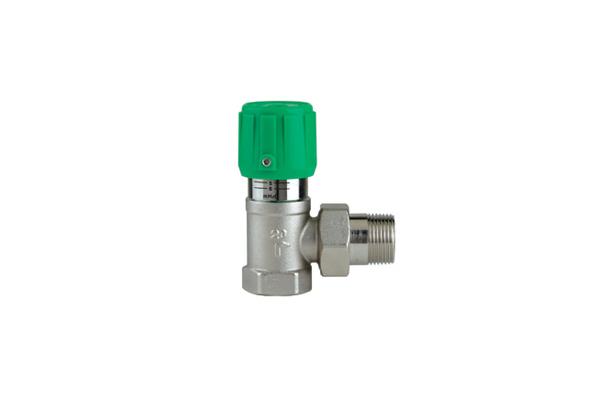

개별난방용 차압조절밸브

Model

Series

-


Transaction Process

Please contact Komachine.

Payment

Please contact Komachine.

Delivery

Please contact Komachine.

Shipment

Please contact Komachine.

Origin

Please contact Komachine.


Description

개별난방용 차압조절밸브 10kgf/cm² [1MPa]

유량이 폭넓게 변할 수 있는 시스템과 개별난방 시스템의 보일러 차압조절장치에 주로 사용된다.




특징

유량이 폭넓게 변할 수 있는 개별난방 아파트의 실별 자동온도조절 시스템에 적용 되며, 유량 변동에 따른 차압조절 기능이 있다.

밸브 몸체에 표기된 유체의 방향(화살표)에 따라 설치 한다면 수평ㆍ수직 어느 배관에도 설치 가능하다.

일반적인 보일러 시스템에서는 공급과 환수의 사이에 설치하여 보일러의 과부하를 저감 할 수 있다.

차압을 설정한 후에 임의로 조정하는 것을 방지하기 위한 고정용 볼트가 있다.


▶ 설치시 배관내에 불순물, 녹, 스케일, 용접슬러지 등 불순물이 깨끗이 제거 되어야 한다.

▶ 모든 배관 연결부에 누수가 없어야 하며, 본 제품을 배관에 설치시 파손 및 누수가 없도록 취급 하여야 한다.

▶ 설치 및 사용전에는 제품과 동봉 되어있는 안내서를 반드시 읽으시고 설치 및 셋팅은 숙련된 작업자에 의해 실시 되어야 한다.




사양

형식 NOSI-1101
적 용 유 체냉ㆍ온수
적 용 압 력MAX, 1Mpa(10kgf/㎠)
적 용 온 도0˚C ~ 100˚C
내 압 시 험수압 MAX, 2Mpa(20kgf/㎠)
차 압 조 절 범 위0.1 ~ 0.6kgf/㎠
접 속 방 법KS 관용 테이퍼나사



BODYFORGED BRASS
DISC PACKINGVITON
NIPPLEㆍNUTFORGED BRASS
HANDLENYLON (나일론)
SPRINGSTS304



단면도




치수

UNIT : mm

형식 NO

SI-1101

SIZE

L

H

d

d1

20A(3/4")

59.0

104.0

Rc3/4"

Rc3/4"
