SHINIL VALVE

SHINIL VALVE

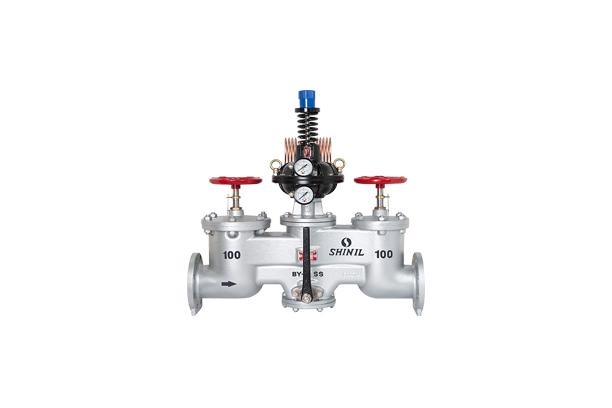

지에스복합차압유량조절밸브

Model

Series

-


Transaction Process

Please contact Komachine.

Payment

Please contact Komachine.

Delivery

Please contact Komachine.

Shipment

Please contact Komachine.

Origin

Please contact Komachine.


Description

지에스복합차압유량조절밸브 10kgf/cm², 20kgf/cm² [1MPa],[2MPa]

차압유량 조절밸브에 1, 2차측 차단밸브와 바이패스 밸브 기능을 내장한 제품으로 설치시 필요한 자재비 및 인건비를 절감할 수 있는 제품이다.




특징

공급관 또는 환수관에 설치하여 차압유지 및 유량 제어용으로 사용되며, 1ㆍ2차측 차단 및 조절밸브, 스트레이너, 차압유량조절밸브, 바이패스밸브 기능을 갖춘 밸브로서 5가지 기능을 완벽히 수행한다.

바이패스 라인을 일체화하여 별도의 바이패스 배관 설치가 필요 없다.

차압유량조절밸브 내부의 디스크 포트는 특수 설계된 콘(Cone Type) 형상으로 소유량에서 대유량까지 폭넓은 제어를 할 수 있다.

Diaphragm은 특수 부직포를 사용하여 고온 및 고압에 용이하다.

스템 구동부위에 Teflon cut ring패킹을 추가 사용하여 확실한 기밀유지가 가능하다.

배관 공간과 공수를 줄여 주며 설치가 매우 간편하다

자재 구매비용이 저렴하고 배관 작업 시 부품 및 설치비가 대폭 절감된다.

유지 보수가 용이하며 이상 발생 시 신속하고 확실한 A/S 처리가 가능하다.




사양

형식 NOSI-1503SI-1504
적 용 유 체냉ㆍ온수, 중온수
적 용 압 력MAX, 1Mpa(10kgf/㎠)MAX, 2Mpa(20kgf/㎠)
적 용 온 도0°C ~ 120°C
내 압 시 험수압 MAX, 2Mpa(20kgf/㎠)수압 MAX, 3Mpa(30kgf/㎠)
차 압 조 절 범 위0.5~ 1.2kgf/㎠ (1.2 ~ 2.0 kgf/㎠ 주문사양)
접 속 방 식KS 10K FF플랜지KS 20K RF플랜지

형식 NO차압유량 조절밸브 측1.2차측 차단 및 조절밸브 측
SI-1503SI-1504SI-1503SI-1504



BODYDUCTILE IRONDUCTILE IRON
COVERDUCTILE IRONDUCTILE IRON
DISCSSC13 (스테인리스 스틸)SSC13 (스테인리스 스틸)
SEATSSC13 (스테인리스 스틸)CAC406 (청동)
SPRINGSPRING STEEL-
SCREEN-STS304
DIAPHRAGMEPDM-





외형도





치수

UNIT : mm

형식 NO

SI-1503

SI-1504

SIZE

L

H

H1

L

H

H1

40AX25A(1″1/2″X1″)

467.0

578.0

72.0

467.0

578.0

72.0

40AX32A(1″1/2″X11/4″)

467.0

578.0

72.0

467.0

578.0

72.0

50AX32A(2″X11/4″)

513.0

622.5

79.5

513.0

622.5

79.5

50AX40A(2″X11/2″)

513.0

622.5

79.5

513.0

622.5

79.5

65AX40A(2″1/2″X11/2″)

560.0

652.5

89.5

560.0

652.5

89.5

65AX50A(21/2″X2″)

560.0

652.5

89.5

560.0

652.5

89.5

80AX50A(3″X2″)

612.0

674.0

94.5

612.0

674.0

102.0

80AX65A(3″X21/2″)

612.0

674.0

94.5

612.0

674.0

102.0

100AX65A(4″X21/2″)

765.0

689.0

107.0

765.0

689.0

114.5

100AX80A(4″X3″)

765.0

689.0

107.0

765.0

689.0

114.5


※ 40A x 25A : 40A → 1차측 배관경, 25A → 차압 유량 조절밸브 규격.
    상기 치수 이외의 규격 제품은 별도 문의바랍니다.




설치예





차압조절부 Cv Table

Size

25A

32A

40A

50A

65A

80A

Cv

11

17

25

44

59

90





차압조절 방법

- 주문에 의해 차압은 자사에서 Setting되어 출고된다. (별도 요구 사항이 없을 시 0.7kgf/㎠)

- 현장 조건의 변경으로 차압을 조절하고자 할 때에는 다음과 같은 순서로 한다.

    1) 순환 배관 내의 모든 밸브를 열고 펌프를 가동 시켰을 때의 부하Consumer) 전,후의 차압을 읽는다
    2) 스프링 상부의 보호개를 열고 더블 조절 너트를 돌려서 조절한다 (상부 너트를 풀어준 후 하부 너트로 조절)
    3) 부하 전, 후의 압력계를 보면서 조절 너트를 오른쪽(시계방향)으로 서서히 돌리면 차압이 상승하고 왼쪽(반시계방향)으로 서서히 돌리면 차압이 하강한다.
    4) 설정 압력과 일치되면 동작을 서서히 멈춰 더블 너트로 Locking 시키고 보호개를 씌워 타인의 임의 조절을 방지한다.
