SHINIL VALVE

SHINIL VALVE

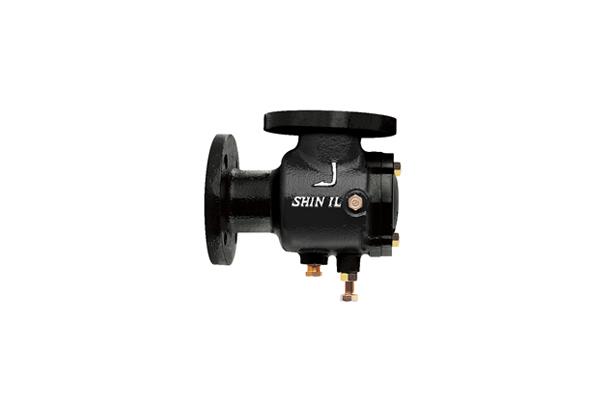

썩션디퓨자

Model

Series

-


Transaction Process

Please contact Komachine.

Payment

Please contact Komachine.

Delivery

Please contact Komachine.

Shipment

Please contact Komachine.

Origin

Please contact Komachine.


Description

썩션 디퓨자 10kgf/cm², 20kgf/cm² [1MPa],[2MPa]

펌프의 흡입측에 설치되어 이물질을 제거하는 장치이며 배관공간, 설치시간 및 자재를 절감할 수 있다.

※ 에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)



썩션 디퓨자 사용으로 절약되는 항목


1 _ 입구측 Pipe단축

2 _ Reducing Elbow

3 _ Strainer

4 _ Flange

5 _ Gasket, Bolt

6 _ Pipe Support

7 _ 인건비 및 공기단축





특징

Body 출구측 내부에 특수 Guide가 내장되어 있어 유체의 흐름을 안정시켜 주며 Pump를 보호하는 중요한 기능을 한다.

여과망의 개구면적을 크게 하여 압력손실이 매우 적으며 유체 저항이 거의 없고 청소를 쉽게 할 수 있다.

여과망이 2중으로 되어 있어 후레싱후 Mesh(20#)망을 제거하면 Pump의 부하가 현저히 감소된다.

설치위치에 따라 지지대의 높이를 자유로이 조절할 수 있고 Drain 및 Gauge연결 Boss가 있어 종,횡형 모두 설치할 수 있다.

펌프 연결부 플랜지 후면의 공간을 넓게 하여 시공시 볼트의 접속이 매우 편리하다.


▶ 음용수 Line에 적합한 에폭시 수지분체도장 제품도 생산됨.(주문사양)

▶ 에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)




사양

형식 NOSI-406SI-407
적 용 유 체냉ㆍ온수, 기름
적 용 압 력MAX, 1Mpa(10kgf/㎠)MAX, 2Mpa(20kgf/㎠)
적 용 온 도0˚C ~ 120˚C
내 압 시 험수압 MAX, 2Mpa(20kgf/㎠)수압 MAX, 3Mpa(30kgf/㎠)
접 속 방 법KS 10K FF, ANSI 플랜지(주문사양)KS 20K RF, ANSI 플랜지(주문사양)



BODYDUCTILE IRON
COVERDUCTILE IRON
SCREENSTS304 (Perforated Screen+mesh)
O-RingEPDM




단면도





치수

UNIT : mm

SIZEIN50A50A65A65A80A80A80A100A100A100A125A125A125A150A150A150A150A200A200A200A200A250A250A250A
OUT40A50A50A65A50A65A80A65A80A100A80A100A125A80A100A125A150A100A125A150A200A150A200A250A
L194196231231251251251314314314357357346400391396390499478468468557557557
L1128130153153164164164212212212239239228257257262257319319309309366366366
L29696121121137137137158158158201201201228228228228286269269269335335335
L3147149168168179179179227227227258258246283283288283350350340340422422422
H102102126126130130130166166166174174174202202202202244244244244290290290
H1176176213213225225225283283283310310310367353353353436431431431512512512
dRc1/2" -14Rc3/4" -14Rc1"-11


SIZEIN300A300A300A350A350A350A350A400A400A400A400A450A450A450A450A500A500A500A550A550A550A600A700A700A
OUT200A250A300A200A250A300A350A250A300A350A400A300A350A400A450A350A400A500A400A450A500A500A500A600A
L670670670772772772772846835835835951902902902102110211021108310831083112512891289
L1449449449500500500500530530530530581551551551627627627648648648669785785
L2400396396470470470470525525525525615606606606680680680715715715770885885
L3476476476532532532532552548548548652622622622627627627648648648669785785
H325325325377377377377396396396396423423423423485485485512512512540603603
H1579.5579.5579.566266266266273370970970978976576576588888888892792792796810961096
dRc1″-11

* 700A(700mm)까지 생산가능    * 타공스크린크기 : 3Ø    * 메쉬스크린크기 : 20#
