Manufacturer
Shin Han Elevator
Product Type
Machine
Brand
-
SKU
39346
Product Name

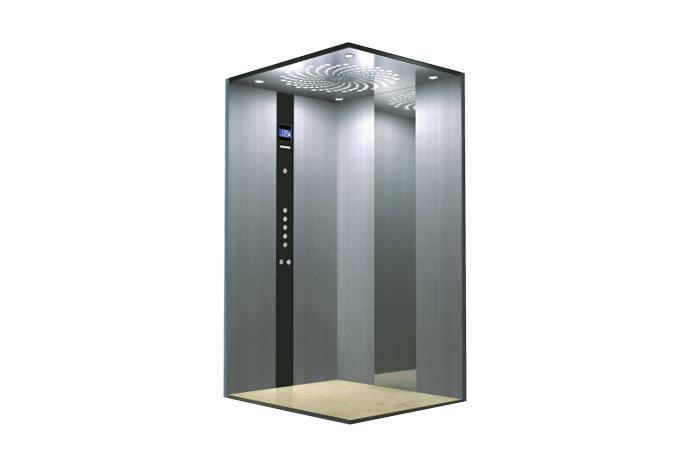

Home Elevator
Model Name
-
Size
-
Weight
-
Product Details
Plan of Hoistway floor plan
CWT Rear type
| 중량 Rated Load (kg) | 250 | 320 | 400 |
| 도어형식 Door type | 2 Panel Center opening | ||
| 도어폭 Door oprning (width, mm) | 700 | 800 | 800 |
| 카 사이즈 Car size (w x d, mm) | 1050 X 900 | 1200 X 950 | 1350 X 1000 |
| 승강로 Hoistway size (w x d, mm) | 1600 X 1650 | 1750 X 1700 | 1800 X 1750 |
| 오버해드 Overhead (mm) | 3200 | ||
| 피트 Pit (mm) | 500 | ||
| 바닥 높이 Min, Floor height (mm) | 3000 | ||
| 케이지 높이 Cage height(mm) | 2120 | ||
| 도어 높이 Door height (mm) | 2000 | ||
| 모터 요량 Motor capacity (kw) | 0.61 | 0.78 | 0.98 |
| 메인전원 Main power supply | 200V ~ 240V Single phase | ||
| 주파수 Frequency | 50Hz or 60Hz | ||
CWT Side type
| 중량 Rated Load (kg) | 250 | 320 | 400 |
| 도어형식 Door type | 2Panel Center opening | ||
| 도어폭 Door oprning (width, mm) | 800 | 800 | 800 |
| 카 사이즈 Car size (w x d, mm) | 900 X 1050 | 1000 X 1150 | 1050 X 1300 |
| 승강로 Hoistway size (w x d, mm) | 1600 X 1550 | 1700 X 1600 | 1750 X 1750 |
| 오버해드 Overhead (mm) | 3200 | ||
| 피트 Pit (mm) | 500 | ||
| 바닥 높이 Min, Floor height (mm) | 3000 | ||
| 케이지 높이 Cage height(mm) | 2120 | ||
| 도어 높이 Door height (mm) | 2000 | ||
| 모터 요량 Motor capacity (kw) | 0.61 | 0.78 | 0.98 |
| 메인전원 Main power supply | 200V ~ 240V Single phase | ||
| 주파수 Frequency | 50Hz or 60Hz | ||
