1. 개요

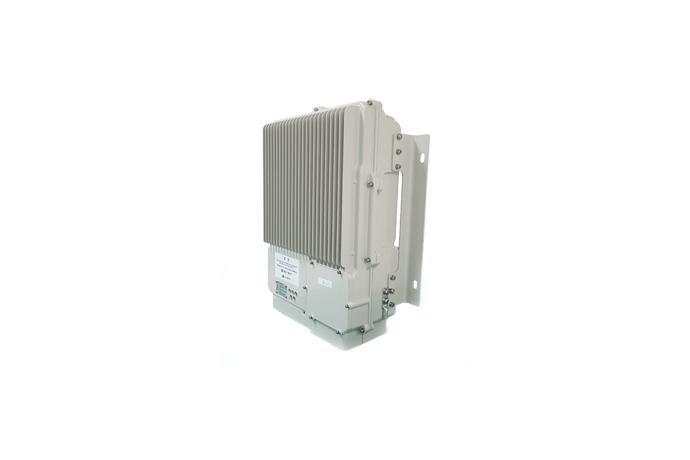

본 장비는 800M+2.1G+2.6G LTE 중계기 장비로서 명칭은 멀티밴드 CPRI 중계기 이다. HUAWEI에서 공개한 eNB DU와 RU 간의 5 Gbps CPRI 프로토콜 규격을 수용하여 개발 되었으며 800M/10W, 2.1G/20W, 2.6G/20W의 LTE 신호를 MIMO로 처리한다. MU와 RU간 광 전송을 하고 Multi-drop, Cascade 형태로 운용이 가능하다
2. 특징
① CPRI는 MU/RU로 구성 되어있고 밀집 주택가 등 LTE 음영 지역 보강을 위해 사용
② 최대 10단 Cascade 사용 가능. (SISO 운용 : 10단, MIMO운용 : 5단)
③ 유선(USB-B)로 GUI를 연결하여 제어
④ LC-PC Type의 Optic Connector 적용 및 광케이블 고정용 Bracket 적용
⑤ 현장 장비 시설 시 Connector 변경 없이 Flexible 전선관 접속 가능한 16mm육각 머리 Connector 적용
⑥ 한전주 및 거치대 설치 가능한 LGU+ 표준 설치 Bracket 적용
⑦ 5Gbps Optic Transceiver 사용 가능
⑧ 밀폐형 함체 적용
3. 규격
| 순서 | 항목 |
800M LTE 성능요구 규격 |
2.1G LTE 성능요구 규격 |
2.6GHz LTE 성능요구 규격 |
비고 |
||
| 1 | 주파수 범위 | RU | DL |
889 ~ 894MHz |
2110 ~ 2120MHz |
2640 ~ 2660MHz |
LGU+ 지정 주파수 |
| UL |
839 ~ 849MHz |
1920 ~ 1930MHz |
2520 ~ 2540MHz |
||||
| 2 |
입력 범위 |
UL |
-65dBm/Total(Max) |
-65dBm/Total(Max) |
-65dBm/Total(Max) |
||
| 3 | 최대 출력 | DL |
40dBm/Path(10MHz, 50RB) |
43dBm/Path(10MHz, 50RB) |
43dBm/Path(20MHz, 100RB) |
||
| 4 |
대역 내 평탄도 |
DL |
2dB p-p |
2dB p-p |
2dB p-p |
||
| 5 |
송수신 분리도 |
DL/UL |
100dB이상 |
100dB이상 |
100dB이상 |
||
| 6 |
EVM |
DL |
8%이하 |
8%이하 |
8%이하 |
||
| 7 |
주파수 안정도 |
DL |
±0.05ppm 이하 |
±0.05ppm 이하 |
±0.05ppm 이하 |
||
| 8 |
잡음지수 |
UL |
5dB |
5dB |
5dB |
||
| 9 |
타사 신호 억압도 |
UL |
Noise 변화 2dB 이하 |
Noise 변화 2dB 이하 |
Noise 변화 2dB 이하 |
타사신호 -45dBm 인가 |
|
| 10 |
VSWR |
DL/UL |
1: 1.5 이하 |
1: 1.5 이하 |
1: 1.5 이하 |
||
| 11 |
입출력 임피던스 |
DL/UL |
50ohm |
50ohm |
50ohm |
||
| 12 |
Sample Port |
DL/UL |
Tx: -40dB coupling |
TX: -40dB coupling |
Tx: -40dB coupling |
실 측정값을 표기 |
|
| 13 |
입출력커넥터 |
DIN |
DIN |
DIN |
|||
| 14 |
RF Conformance |
DL/UL |
3GPP.TS.36.104 기준 만족 |
3GPP.TS.36.104 기준 만족 |
3GPP.TS.36.104 기준 만족 |
||
