Description
절삭유 탱크 청소 및 정제 설비란?
ㆍ흡입 → 청소 → 여과(30㎛) → 유수분리 → 리턴(재사용) → Recycling
ㆍ절삭유 탱크 청소 및 여과후 재사용
ㆍ절삭유 탱크, 칩 처리장 하부에 쌓인 절삭유 및 슬러지를 제거후 여과(지하3m)
ㆍ절삭유를 30㎛로 필터링 하여 재사용 하는 설비
ㆍ기계 가동중에도 사용가능
ㆍ600ℓ 탱크를 10분이내 청소 가능
제품 규격
ㆍ처리 용량 : 80 ℓ/min
ㆍ사이즈 : 800×1,4500×1,400(H) mm
ㆍ탱크 사이즈 : 800×1,450×550 mm
ㆍ여과율 : 30㎛
ㆍ온도 : 40℃ 미만
ㆍPh : 7~9
ㆍ전기 : 220V, 60(50) Hz, 단상

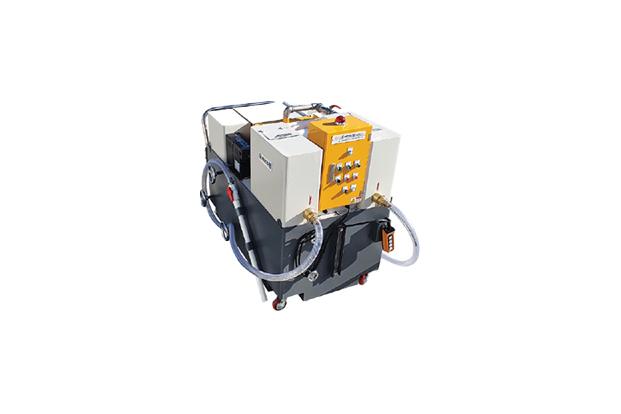

이동형 절삭유 탱크 청소기 모델
| 모델 | 처리용량 | 탱크용량 | 설비크기 (폭×길이×높이)mm |
비고 | |
|---|---|---|---|---|---|
| 수용성 | 비수용성 | ||||
| OsFiL-P-80-300 | 80 ℓ/min | 50 ℓ/min | 300 ℓ | 750×1,450×1,400 | 페이퍼 |
| OsFiL-P-80-600 | 80 ℓ/min | 50 ℓ/min | 600 ℓ | 800×1,450×1,400 | 페이퍼 |
| OsFiL-P-80-900 | 80 ℓ/min | 50 ℓ/min | 900 ℓ | 800×1,450×1,400 | 페이퍼 |
| OsFiL-M-250-300 | 250 ℓ/min | 170 ℓ/min | 300 ℓ | 750×1,450×1,400 | 마그네틱 |
P : Paper Filter, M : Magnetic Separator
사용전 후 주의사항
ㆍ사용 전 흡입, 토출 펌프에 마중물을 필히 넣어줘야 함
- 펌프 고장 유발
ㆍ흡입 튜브를 탱크에 넣은 후, 흡입 펌프 Power-On
-흡입시작 시간 지체 예방, 원격 스위치 사용
ㆍ수용성, 비수용성 별도로 사용 바람 : 혼용 사용 지양
ㆍ페이퍼 필터 유량 조절 밸브 레벌 조절 필요 : 초기 유량 조절
ㆍ온도 및 PH 규격내 사용 바람 : 규격외 사전 협의 요망
ㆍ페이퍼 소모시 알람 발생 : 교환 요망
ㆍ오일 스키머 상태 수시 점검 : 유수분리탱크
ㆍ2차 크린 탱크 수위 최고, 최저 시 자동 스톱 : 센서 작동
ㆍ점검창 (3곳) : 1차, 2차 크린 탱크 내부 상태 확인
사용방법
1. 흡입 튜브를 탱크에 삽입 후
2. 페이퍼 필터 공급 볼 밸브 레버 조절 필요(초기 유량 조절 : 50%만 open)
3. 흡입 펌프 Power-On (원격 스위치 사용)
4. 절삭유와 슬러지를 흡입 (500 ㎛ 이하 슬러지)
5. 페이퍼 필터에서 30㎛으로 여과 후 하부 1차 크린탱크 저장
6. 오일 스키머로 상부에 떠있는 유분 제거
7. 1차, 2차 탱크로 유수 분리 됨 (하부탱크가 분리되었음)
8. 토출 튜브를 탱크에 삽입후
9. 토출 펌프 Power-On (원격 스위치 사용)
10. 여과된 절삭유를 원 탱크로 Return
11. 슬러지는 페이퍼 필터 스크래퍼로 분리
12. 슬러지 박스 비워줌
 |
바이패스 토출구 - 여과가 불필요한 유체를 배출시 - 청소기 탱크 용량보다 큰 탱크 청소시 보조 탱크 사용할 때 활용 |
이동형 절삭유 탱크 청소기 사용 전 / 후
|
이동형 절삭유 탱크 청소기의 장점 ㆍ탱크 청소 후 절삭유 재사용 가능 ㆍ탱크 청소를 수시로 할 수 있음 ㆍ이동형으로 취급하기가 용이 ㆍ청소 후, 재 공급이 한 설비에서 동시에 가능 ㆍ600ℓ 탱크를 10분 이내에 작업완료
경쟁사 절삭유 청소기 : 미세여과가 되지 않음 (메쉬망) ㆍ진공 펌프 이용한 진공 흡입기 (20메쉬 : 850㎛) ㆍ백필터를 이용하는 흡입기 (20메쉬 : 850㎛) ㆍ이젝터를 이용하는 흡입기 (20메쉬 : 850㎛) |
 |
