JINWOO ENGINEERING

JINWOO ENGINEERING

3D Glass to Film Laminating Machine

Model

Series

IT Glass


Transaction Process

Please contact the manufacturer/supplier.

Payment

Contact the manufacturer/supplier.

Delivery

Contact the manufacturer/supplier.

Shipment

Contact the manufacturer/supplier.

Origin

Korea (Republic of)


Description

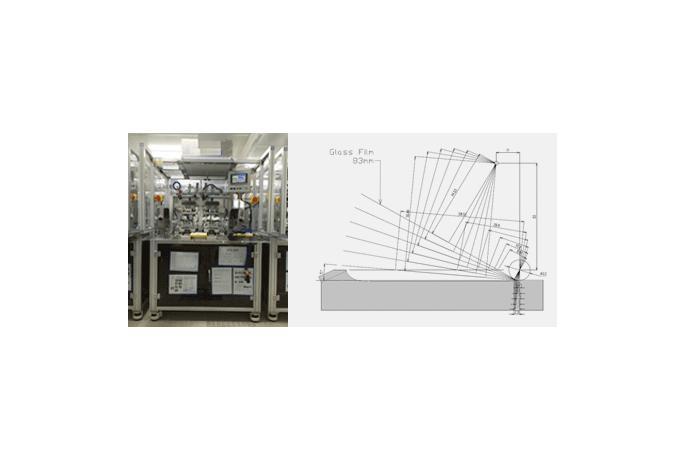

3D Glass to Film Laminating Machine

Out Look

3D Cover Glass 내면에 OCA Film을 Laminating하는 설비로서, 작업자에 의해 2종의 부품을 지정한 위치에 공급하고, Start S/W에 의해 Auto Laminating 후 최초 위치로 복귀하는 System이다.
설비는 2-head로 구성되어 1-head씩 순차적인 작업이 가능하여 생산성을 확보 하였다.

Core Technology

3D 곡율에 따른 고품질, 균일 Laminating
상압 조건에서 Laminating을 실현한 경제적 설계구조
Production Capacity
User Friendly

Equipment

생산 기종

Glass Size : ~6”, 2~4 Bend 타입 Laminating

설비 Tact Time

(20sec ~ 40sec) 작업자 작업시간 제외

설비 구동 방식

SERVO MOTOR , CYLINDER

설비 SIZE

6.9 ton

설비 무게

1,000kg

전기사양

입력 전압

AC 220V, 3P, 50Hz/60Hz

제어 전원

DC 24V

제어 방식

PLC

PLC 기종

--

WIRE 색상구분

적색 → R,   백색 → S,  흑색 → T

오렌지색 → +24V,    회색 → -GND

소비 전력

약 3kW

Utility

공압
사양

1차 공기압

6.0 kg/㎠

2차 공기압

5.5 Kg/㎠ 이상

사용 온도 범위

건물 실내에서 18℃
