Outline

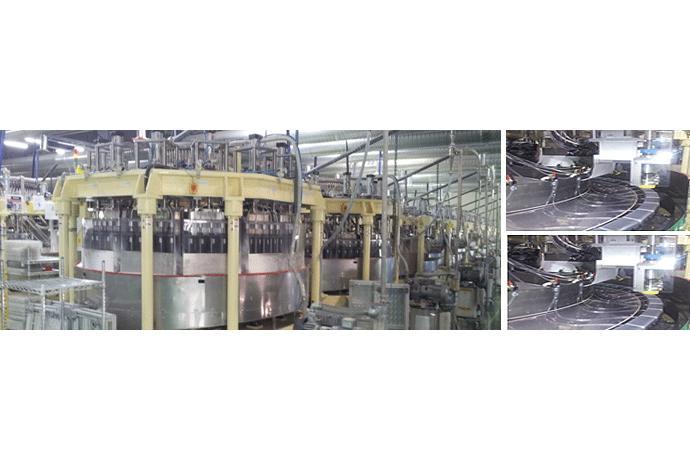

本 설비는 3D 형상 곡면으로 성형 공정 중에 발생된 Scratch 및 얼룩을 연마액을 이용하여 제거하는 설비이다.

Core Technology

3D 곡율에 따른 고품질, 균일 Polishing
Production Capacity
User Friendly

Equipment

생산 기종

Glass Size : ~6”, 2~4 Bend 타입 Polishing

성형 방식/ 설비 구동 방식

Turn Table / Vacuum Type (전체면 연마구조)

설비 SIZE

L(3,000) X W(2,860) X H(2,400) [교반기 제외]

설비 중량

6.9 ton

전기사양

입력 전압

AC 220V, 3P, 50/Hz60Hz

제어 전원

DC 24V

제어 방식

PLC

PLC 기종

OMRON

WIRE 색상구분

적색 → R,   백색 → S,  흑색 → T

소비 전력

오렌지색 → +24V,  회색 → -GND

Utility

공압

1차 공기압

6.0 kg/㎠

사양

2차 공기압

5~5.5 kg/㎠

사용 온도 범위

건물 실내에서 23.0 ±5℃

사용 습도 범위

40 ~ 70% Ph
