JINWOO ENGINEERING

JINWOO ENGINEERING

3D Heat Pressing Machine

Model

Series

IT Glass


Transaction Process

Please contact the manufacturer/supplier.

Payment

Contact the manufacturer/supplier.

Delivery

Contact the manufacturer/supplier.

Shipment

Contact the manufacturer/supplier.

Origin

Korea (Republic of)


Description

Model

3D Heat Pressing Machine

Outline

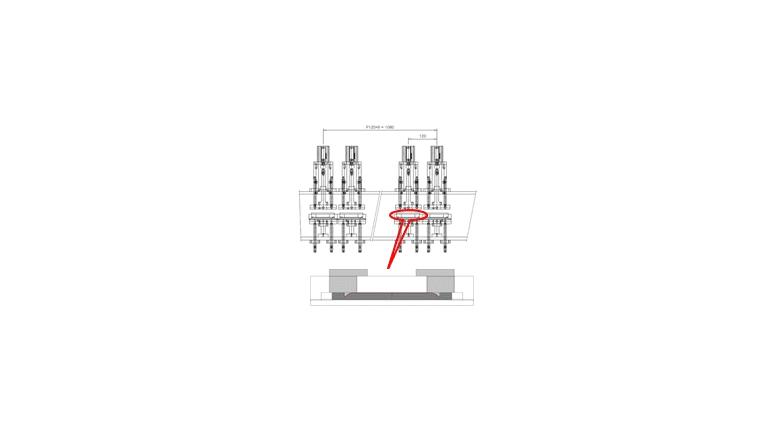

本 설비는 평면 Glass에 Heater를 이용하여 가열 후, 3D 형상의 곡면 Glass로 성형하는 설비이다. Cylinder Push로 성형 Jig-plate를 이동시키며, 예열/성형/Annealing /냉각의 4단계 작업을 수행한다

Core Technology

성형 후 평탄도 및 변형 최소화
Production Capacity
고품질, 균일 생산
User Friendly

Equipment

생산 기종

Glass Size : ~6”, 2~4 Bend 타입 자동성형

성형 방식/ 설비 구동 방식

전체 가열식 (성형로 가열식)
/ Cylinder 및 Servo Motor 구동

성형온도

750°C

Lo/Unloading & 금형 세척

Automation

설비 SIZE

L(3,700 )x W(2,210) x H(2,150)
[Un/load포함,Chiller 제외]

설비 중량

3.8 Ton

전기사양

입력 전압

AC 380V, 3P

제어 전원

DC 24V

제어 방식

PLC

PLC 기종

OMRON

WIRE 색상구분

적색 → R,   백색 → S,  흑색 → T

오렌지색 → +24V,  회색 → -GND

소비 전력

Max. 180kW [Loading포함]

Utility

공압

1차 공기압

6.0 kg/㎠ [Loading포함]

사양

2차 공기압

5.0~5.5 kg/㎠ [Loading포함]

사용 온도 범위

건물 실내에서 23.0 ±5℃

사용 습도 범위

40 ~ 70% Ph

보관 온도 범위

10℃ ~ 40℃
