Outline

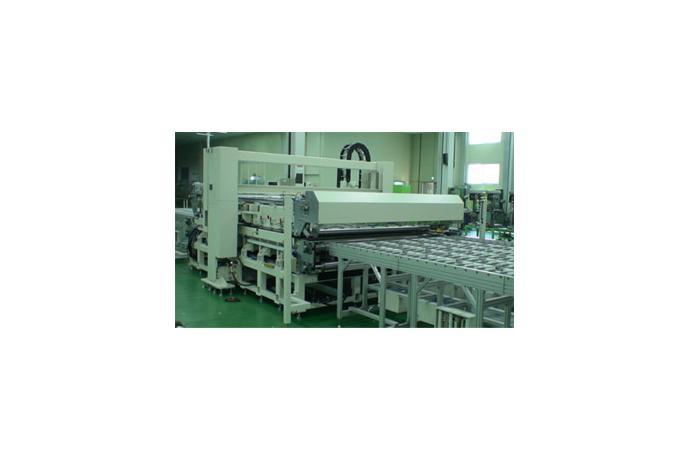

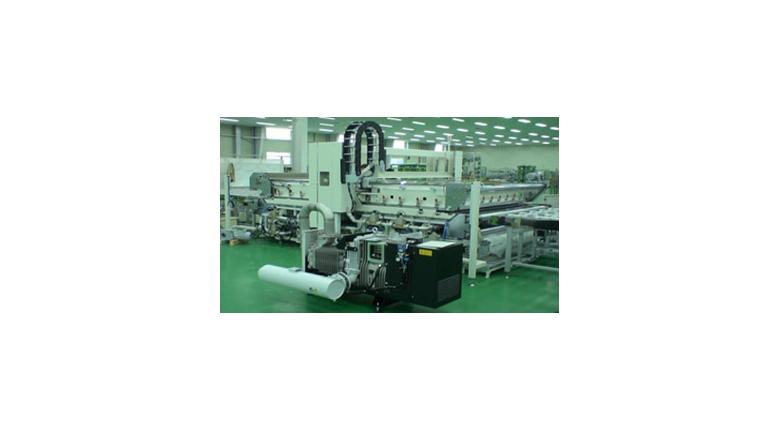

In-Line 형태의 장비이며, Bushing 공정이 완료된 Cell String을 공급받아 상부에 PTFE Sheet 를 올리고 상, 하부 Heating Plate 를 이용해 Laminating 하는 장비이며, 배출 Conveyor 에는 냉각 Fan 을 이용한 냉각 장치가 추가로 부착된다.

Specification

적용 Model

MODULE LAMINATION
6*10, 6*12 [동시 4매]_Customized

주요 UNIT

Chamber + Hot Plate + Conveyor

설비 구동 방식

콘베어 MOTOR + 유압 Pump

Heating Plate Temp.

150±2°C, Max 170°C

Cooling Type

Cooling Fan 적용, 15min 대기 적용
Module 온도 25±3°C 이내

진공 도달 시간

133pa / 90sec 이내

Throughput (Laminating Time)

20~25min/Cycle

입력 전원

Laminator : 3상 220V, 50~60Hz

Vacuum Pump : 3상 380V, 50~60Hz

소비 전력

150kw

PLC 기종

OMRON CJ2H Series / Mitsubishi Q Series
